「フロンティアシステム」がこれまでに手掛けた、工場の生産ラインにおける検査装置の実績・検査事例の詳細についてご紹介します。システム構成や検出画像、特長コメントを掲載しております。

検査対象	シート幅 2100mm
検査項目	0.8㎣以上のフィッシュアイ・異物など
導入装置	ZD-AD2シリーズ

•

•

•

•

•

•

検査仕様

①種類：EVA樹脂シート
②色：半透明
③シート幅：2100mm
④厚み：0.3～0.8mm
⑤ラインスピード：20m/min
⑥カメラ台数：幅方向に2台
⑦最小欠陥：0.8㎣以上
⑧検出分解能：X幅方向　0.22mm/bit、Y流れ方向   0.15mm/SCAN（20m/min時）
⑨検査項目：フィッシュアイ・ピンホール・ゲル・異物混入・キズ・汚れ・ムラ・シワ・気泡・スジなど

特長

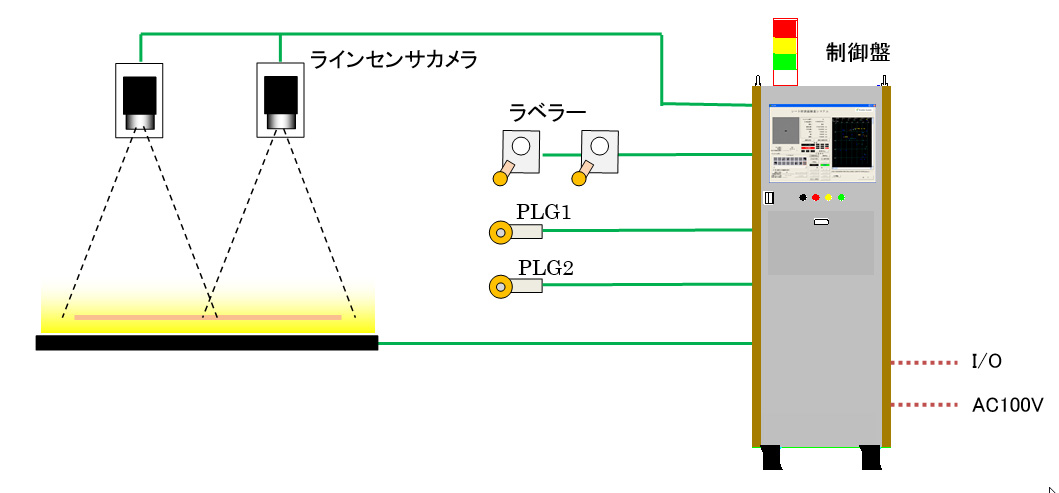

本システムは、2台のラインセンサカメラと、透過型のLEDライン照明で検査する構成です。

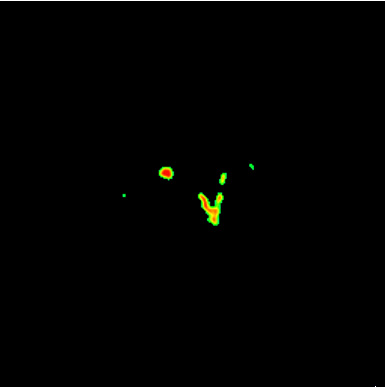

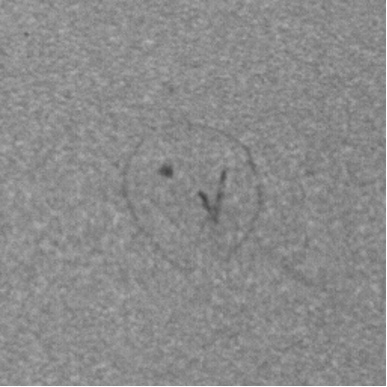

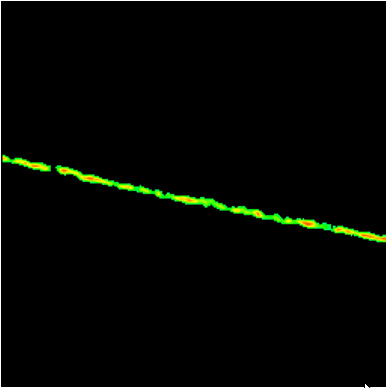

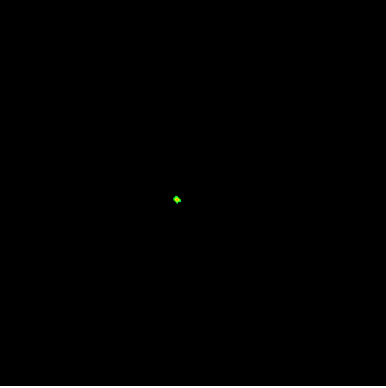

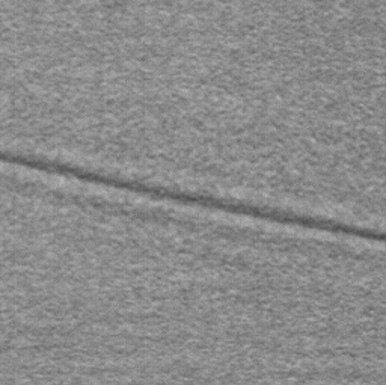

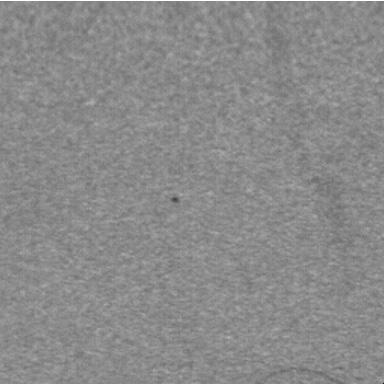

EVA樹脂シートはエンボスの影響で、光を透過させると地合いノイズが大きい画像となります。そのため、その影響をより小さくする光学系と、空間フィルターにより安定した検査を実現しています。

本システムには、ラベラーを2台設置しています。
シートが2分割にカット（２丁取り）されているため、どちらに欠陥が発生したか分かるように、シート端面にラベル用紙を欠陥の位置に貼り付ける仕様になります。
また、PLGが２台必要なのは、ダンサーロールの影響により検査位置とラベル貼付け位置の距離が変わるため、それを制御する目的で設置しています。
