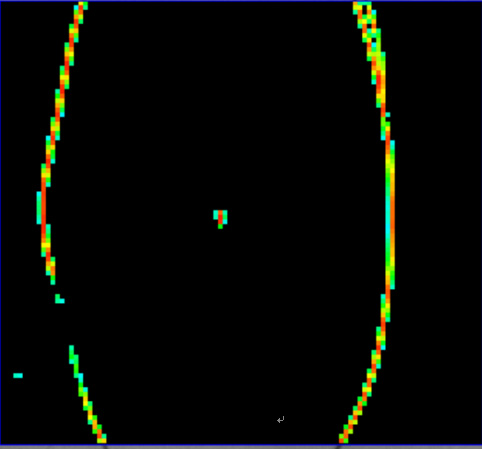

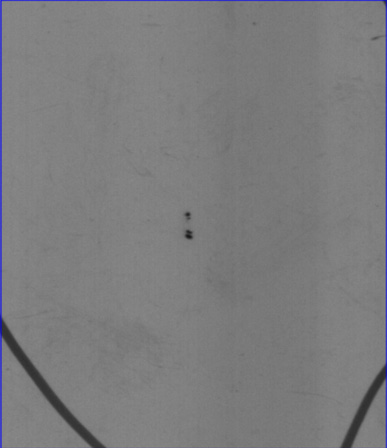

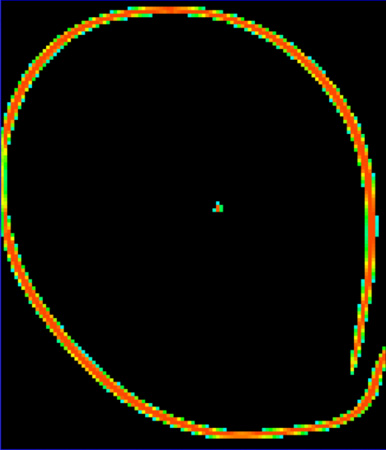

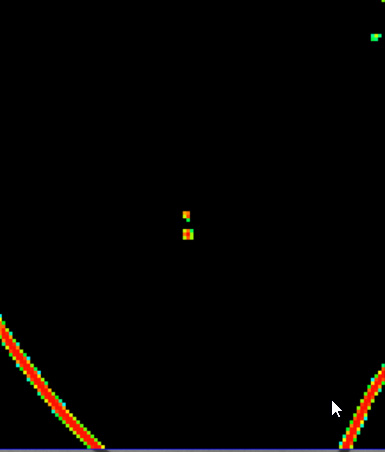

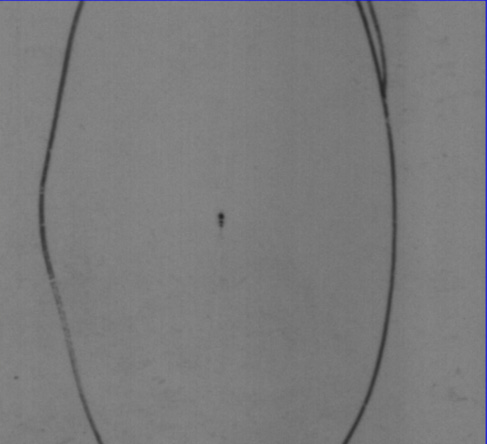

「フロンティアシステム」がこれまでに手掛けた、工場の生産ラインにおける検査装置の実績・検査事例の詳細についてご紹介します。システム構成や検出画像、特長コメントを掲載しております。

検査対象	シート幅 600mm
検査項目	0.3mm以上のフィッシュアイ・異物など
導入装置	KE-XGCシリーズ

•

•

•

•

•

•

検査仕様

①種類：樹脂シート
②色：透明
③シート幅：600mm
④厚み：不明
⑤ラインスピード：14m/min
⑥カメラ台数：１台
⑦最小欠陥：0.3mm以上のフィッシュアイ・異物
⑧検出分解能：X幅方向　0.146mm/bit、Y流れ方向　 0.145mm/SCAN（10m/min時）
⑨検査項目：フィッシュアイ・ピンホール・ゲル・異物混入・キズ・汚れ・ムラ・シワ・気泡・スジなど

特長

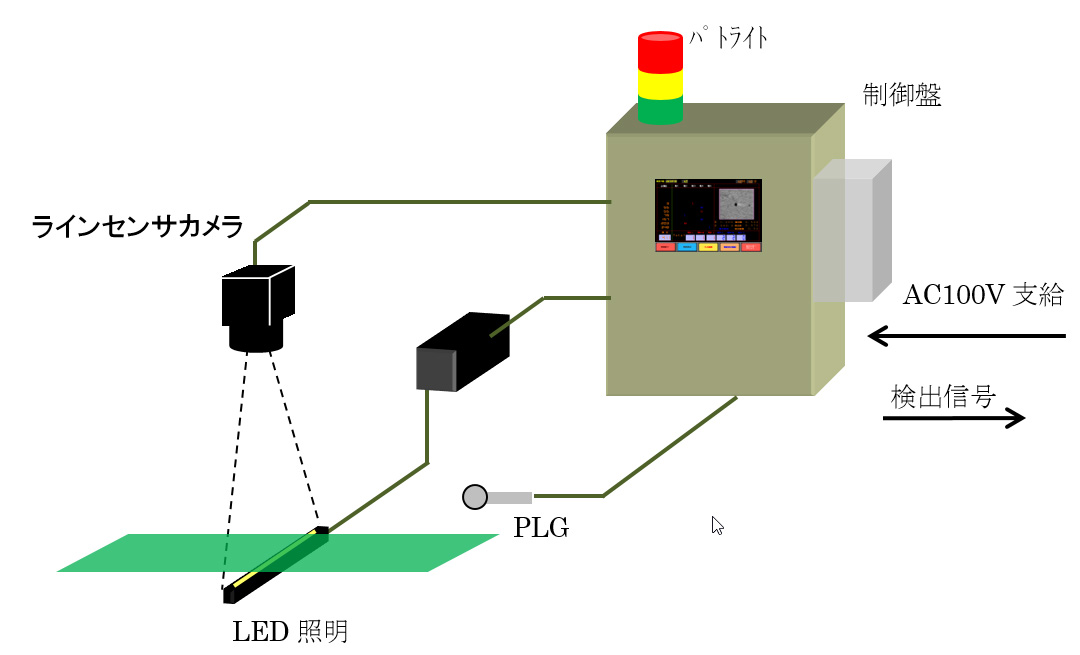

本システムは、1台のラインセンサカメラと、透過型のLEDライン照明で検査する構成です。
欠陥を検出すると、音とパトライトの発光色でオペレータに異常を知らせます。
また、オペレータの操作負担を軽減するために、タッチパネルによる簡単操作を実現しています。
検査幅はシートのエッジを自動追従させ、シートの内側を検査する方式を導入しています。
