次世代マルチ検査システム

PCベースの拡張性に優れた次世代マルチ 表面欠陥検査システムです。
豊富なバリエーションの中から選択可能なラインセンサカメラと、独自開発の高信頼性画像処理ソフトウェアを組み合わせることで、高精度の欠陥検査を実現します。
また、お客様の用途に応じて拡張性と自由度の高いカスタマイズをご提案。長期にわたって安定的な運用と、サポートをお約束します。





カタログ請求

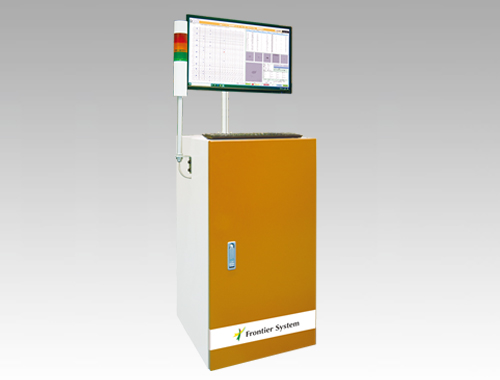

ZD-CF シリーズ

次世代マルチ 表面欠陥検査システム

特長

ディープラーニング機能を搭載したモデル『ZD-CFAI シリーズ』もラインアップしております。

ZD-CF

  • PCベースのため、拡張性と自由度の高いカスタマイズをご提案
  • 豊富なバリエーションの中からラインセンサカメラが選択可能
  • 独自開発の高信頼性画像処理ソフトウェアを搭載
  • 22インチの大型ディスプレイ搭載
  • 自由度の高いカスタマイズをご提案
検査対象

検査対象

  • 無地シート全般
  • フィルム全般
  • 金属・鋼板・金属箔
  • ガラス
  • ゴム
  • 不織布 など

ハードウェア

ラインセンサカメラ

ラインセンサカメラ

  • 2K, 4K, 8K, 12Kのラインセンサカメラをご用意
  • モノクロ/カラーから選択可能
  • 「GigE」、「Camera Link」、「CoaXPress」のインターフェースに対応
  • 検査内容に応じて最適なカメラを選定
レンズ

レンズ

  • 焦点距離が25mm/35mm/50mmなどをご用意
  • 視野やワークとの距離に応じて最適なレンズを選定
  • 高解像度での撮像を実現するために、低収差のレンズを選定・ご提案
ラインセンサ用照明

ラインセンサ用照明

  • 主に、LEDライン照明を用いた検査をご提案
  • 発光面が最長3,000mmまで対応可能
  • 検査内容・検査項目・設置条件等に応じて、最適な照明をご提案

ソフトウェア

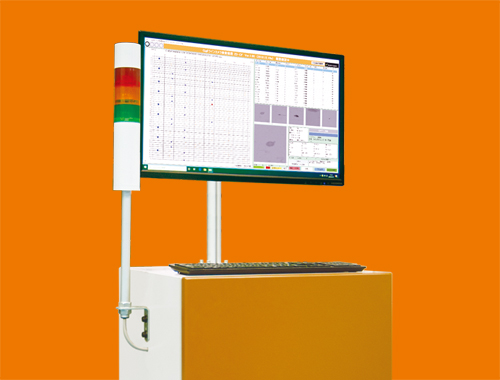

検査画面表示

検査表示画面

  • 検査画面が縦と横で表示可能
  • 欠点検出画像をリアルタイム表示
  • 欠点情報をリスト表示
  • 欠点の位置情報をマップ上に表示
  • 過去の検査データをリスト表示
  • 欠点を明・暗・大・中・小別にリスト表示
欠点画像解析ソフト(オプション)

解析ソフト

  • 欠点画像の任意の位置で、状態を解析して表示
  • 波形処理グラフ表示
  • 二値化処理表示
  • 3D明るさ分布表示
  • 欠点サイズ解析
印刷機能

印刷機能

  • 検査データを3種類のパターンで印刷することが可能
  • マップ印刷
  • 画像リスト印刷
  • リスト印刷

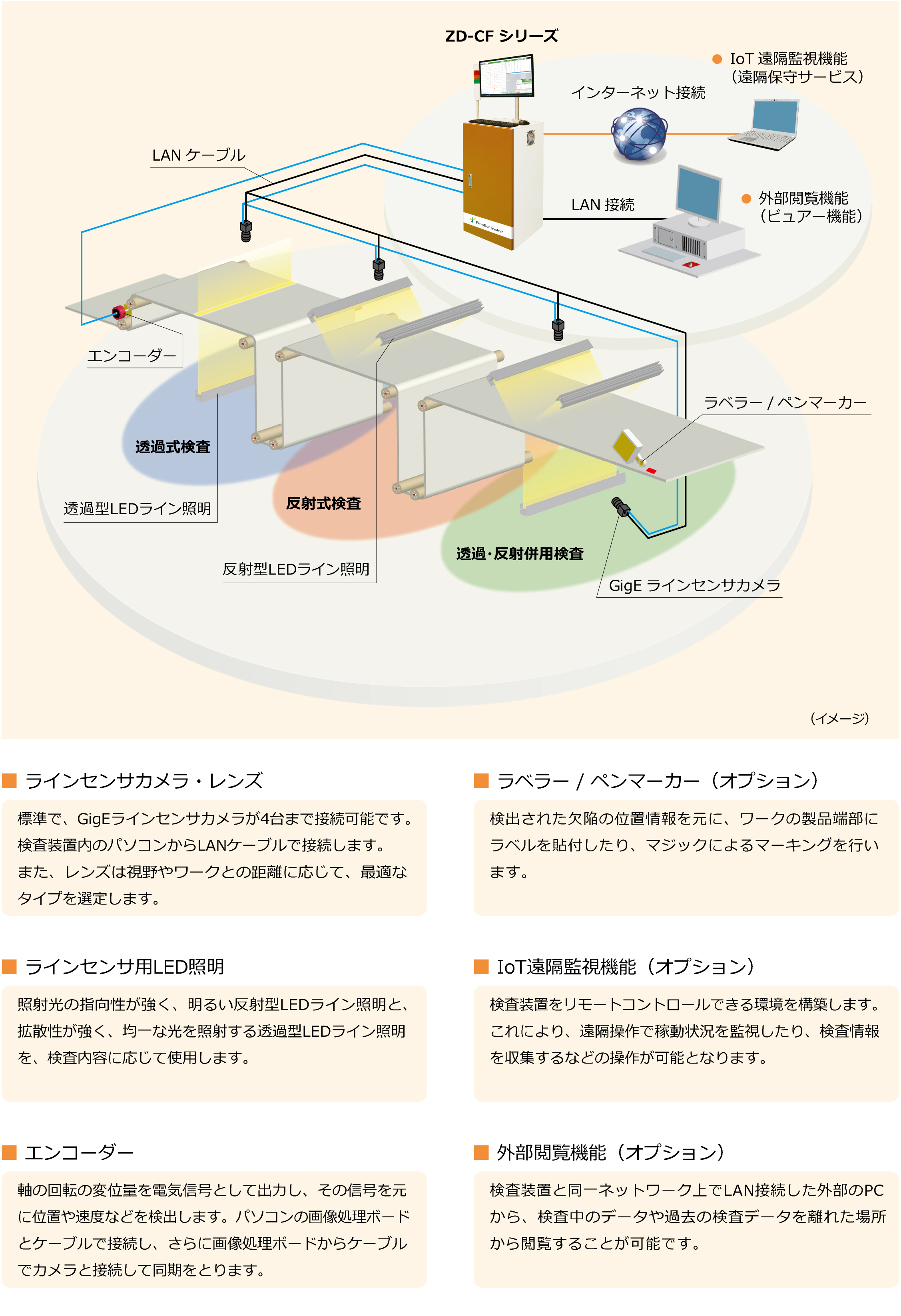

システム構成例(参考)

検査内容やご要望に応じて柔軟なシステム構成をご提案

システム構成例

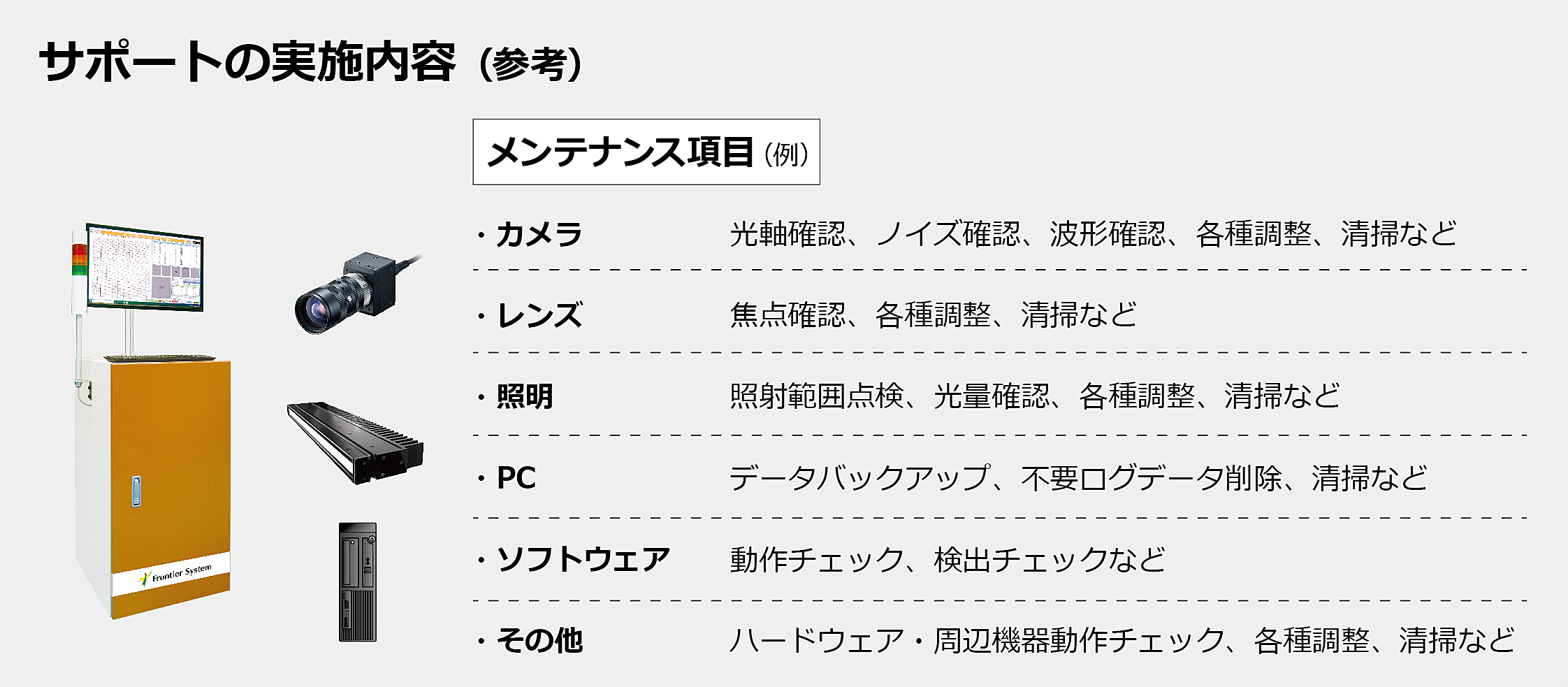

オプション:メンテナンスサポート

次世代マルチ検査システムのZD-CFシリーズのご利用にあたっては、 検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

メンテナンスサポート



実績・検査事例

オプション

オプション ペンマーカ : FPM-2000
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。
オプション
オプション ラベラー : FRA-1000/2000
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
オプション
オプション LEDライン照明 : R-Wide LED100~3500
白色発光のLEDライン照明です。発光面長が100mm~3,500mmと豊富なバリエーションをご用意しております。
