カラー対応無地表面欠陥検査システム

PCベースの拡張性に優れたカラー対応無地表面欠陥検査システムです。
独自開発の画像処理ボードと、高信頼性画像処理ソフトウェア、そして、高速カラーラインセンサカメラを組み合わせることで、高速・高精度のカラー検査を実現します。
また、お客様の用途に応じて拡張性と自由度の高いカスタマイズをご提案。長期にわたって安定的な運用と、サポートをお約束します。

ZD-MVC シリーズ

カラー対応無地表面欠陥検査システム

特長

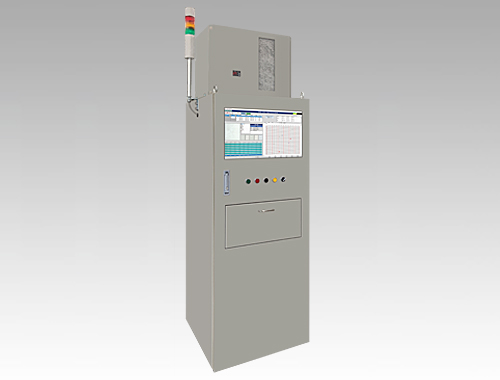

ZD-CF

PCベースのため、拡張性と自由度の高いカスタ
マイズをご提案
独自開発の画像処理ボードと、高信頼性画像処理
ソフトウェアを搭載
高速カラーラインセンサカメラを採用

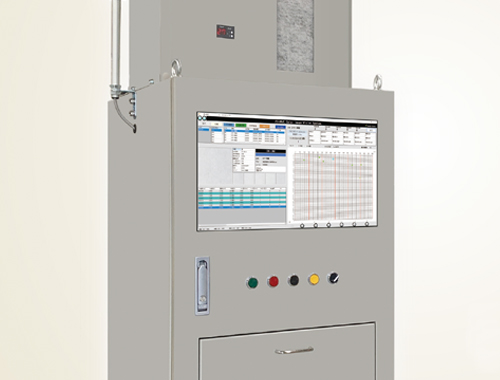

大型ワイドディスプレイを搭載

検査対象

絵柄のない無地面のウェブ素材
フィルム・シート全般
不織布・織物・紙
二次電池電極シート
ガラス・ゴム
合成皮革・樹脂・建材
金属・鋼板・金属箔　など

ハードウェア

画像処理ボード

独自開発の画像処理ボードを搭載
ハードウェアによる高速カラー処理を実現
並列処理プログラミングによる高速化を実現

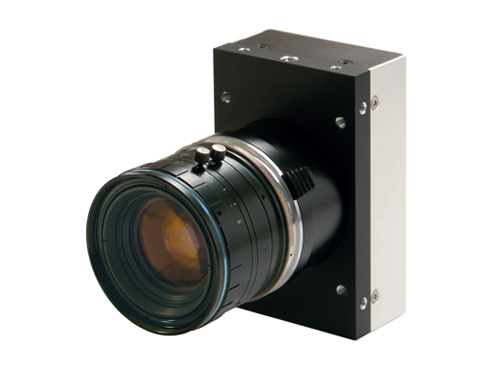

カラーラインセンサカメラ

高感度・高速カラーラインセンサカメラを採用
Camera Link 規格に対応
PC1 台でカメラ4 台まで接続可能
（カメラの接続台数は、検査条件によって変動）

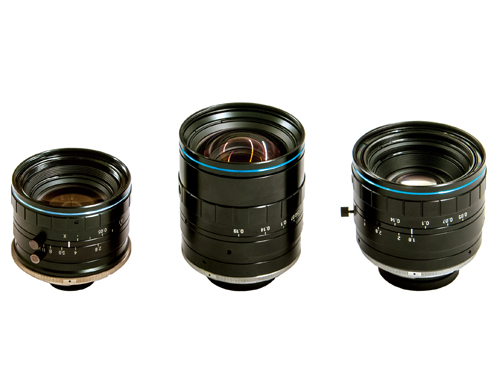

レンズ

焦点距離が25mm／35mm／50mmなどをご用意
視野やワークとの距離に応じて最適なレンズを選定
高解像度での撮像を実現するために、低収差の
レンズを選定・ご提案

ラインセンサ用照明

主に、LEDライン照明を用いた検査をご提案
発光面が最長3,000mmまで対応可能
検査内容・検査項目・設置条件等に応じて、最適な
照明をご提案

ソフトウェア

機能・検査画面表示

検査画面表示

R.G.B 毎にしきい値設定が可能
特定の色を設定して抽出・検出が可能
最大255種類の設定パターンを記憶
検出した欠点の位置情報をマップ上に表示
検査データの保存、過去ログデータの閲覧が可能

欠点画像解析ソフト（オプション）

解析ソフト

欠点画像の任意の位置で、状態を解析して表示
波形処理グラフ表示
二値化処理表示
3D明るさ分布表示
欠点サイズ解析

印刷機能

検査データを3種類のパターンで
印刷することが可能
マップ印刷
画像リスト印刷
リスト印刷

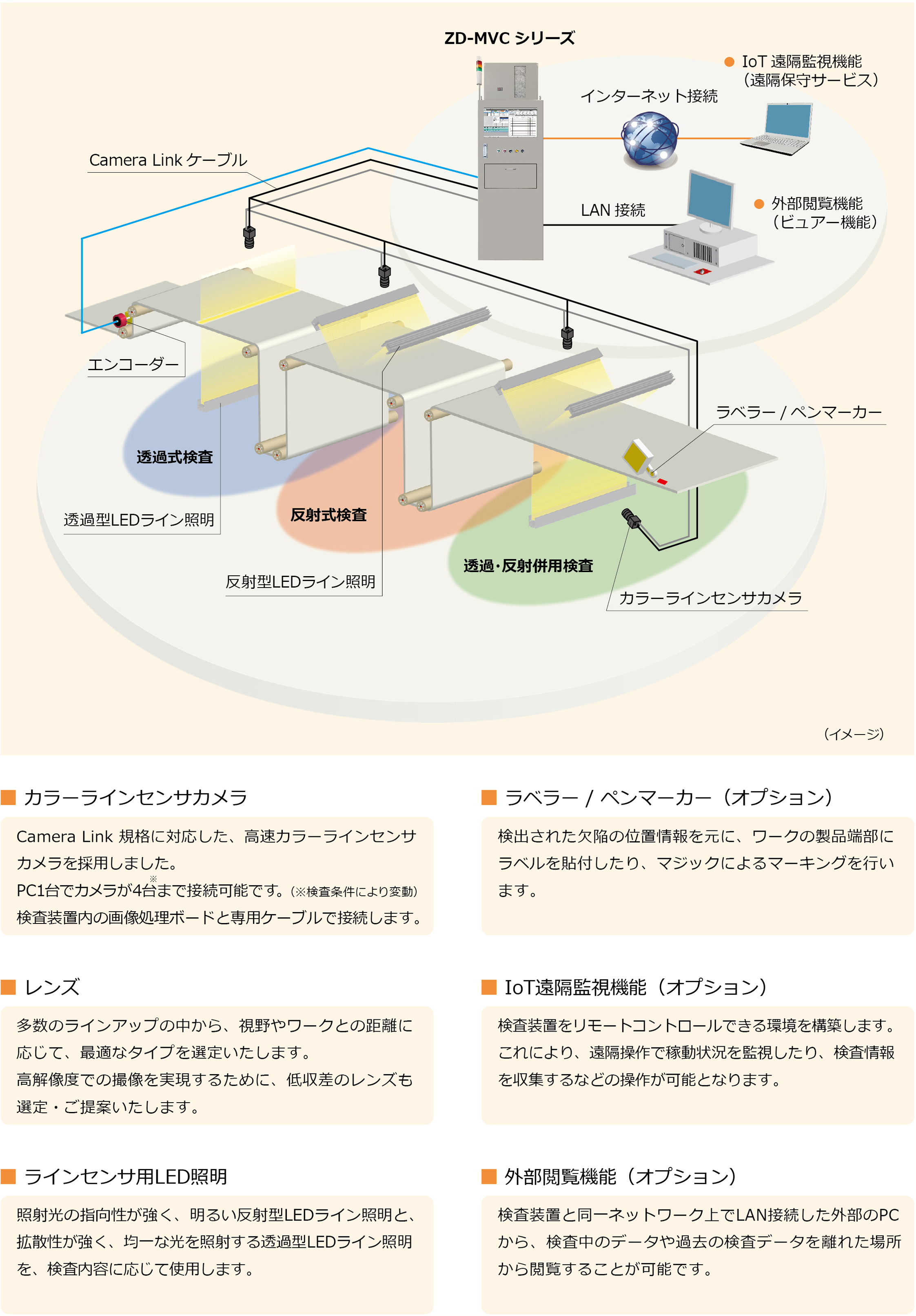

システム構成例（参考）

検査内容やご要望に応じて柔軟なシステム構成をご提案

システム構成例

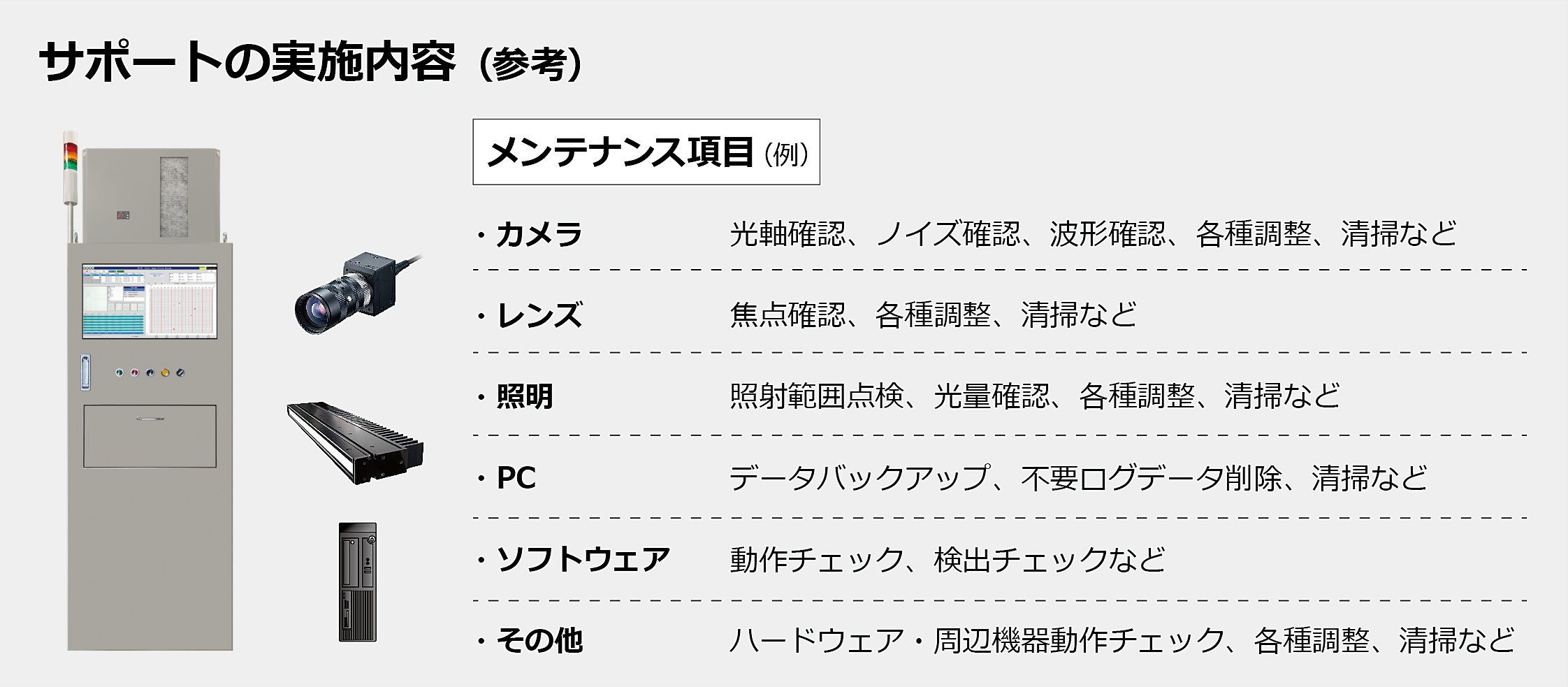

オプション：メンテナンスサポート

カラー対応無地表面欠陥検査システムのZD-MVCシリーズのご利用にあたっては、検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

オプション

	ペンマーカ：　FPM-2000
	検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。

	ラベラー：　FRA-1000/2000
	欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
