製品情報|高速・高精度検査システム

PCベースの拡張性に優れた高速・高精度 表面欠陥検査システムです。
高速ラインセンサカメラと独自開発の高信頼性画像処理ソフトウェアを組み合わせることで、 高速・高分解能・高精度での検査を実現します。





カタログダウンロード

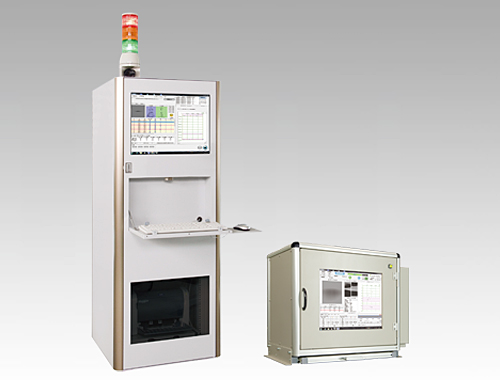

NF-IS シリーズ

高速・高精度 表面欠陥検査システム

特長

NF-ISシリーズ

  • PCベースのため、拡張性と自由度の高いカスタマイズをご提案
  • Camera Link規格に対応した、高速ラインセンサカメラを採用
  • 独自開発の高信頼性画像処理ソフトウェアを搭載
  • 19インチのディスプレイを搭載
  • タワーモデルとコンパクトモデルをご用意
検査対象

検査対象

  • フィルム全般
  • 不織布
  • シート材
  • プラスティック
  • 金属板
  • 高速ラインで生産される無地シート など

ハードウェア

ラインセンサカメラ

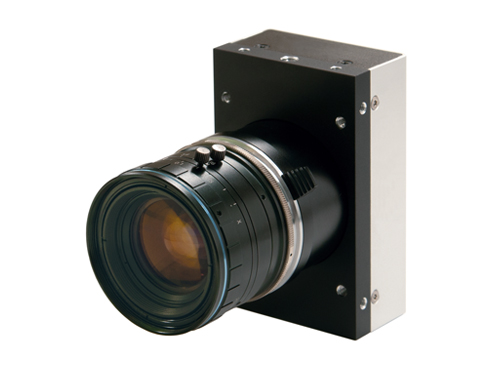

高速ラインセンサカメラ

  • Camera Link規格に対応
  • 4Kのモノクロラインセンサカメラを採用
  • データレート 340MHz
  • 高速スキャンレート
  • 検査内容に応じて最適なカメラを選定
レンズ

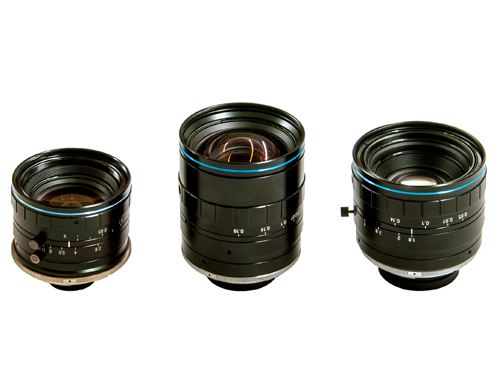

レンズ

  • 焦点距離が25mm/35mm/50mm/85mmなど、多数ご用意
  • 視野やワークとの距離に応じて最適なレンズを選定
  • 高解像度での撮像を実現するために、低収差のレンズも選定・ご提案
ラインセンサ用照明

ラインセンサ用照明

  • 主に、LEDライン照明を用いた検査をご提案
  • 発光面が最長3,000mmまで対応可能
  • 検査内容・検査項目・設置条件等に応じて、
    最適な照明をご提案

ソフトウェア

検査画面表示

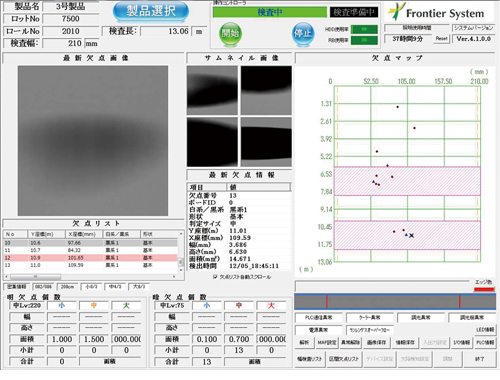

検査画面表示

  • 多彩な機能をやさしい操作性でシステム提案
  • 欠点検出画像をリアルタイム表示
  • 欠点情報をリスト表示
  • 欠点の位置情報をマップ上に表示
  • 過去の検査データをリスト表示
  • 欠点を明・暗・大・中・小別にリスト表示
欠点画像解析ソフト(オプション)

解析ソフト

  • 欠点画像の任意の位置で、状態を解析して表示
  • 波形処理グラフ表示
  • 二値化処理表示
  • 3D明るさ分布表示
  • 欠点サイズ解析
印刷機能

印刷機能

  • 検査データを3種類のパターンで印刷することが可能
  • マップ印刷
  • 画像リスト印刷
  • リスト印刷

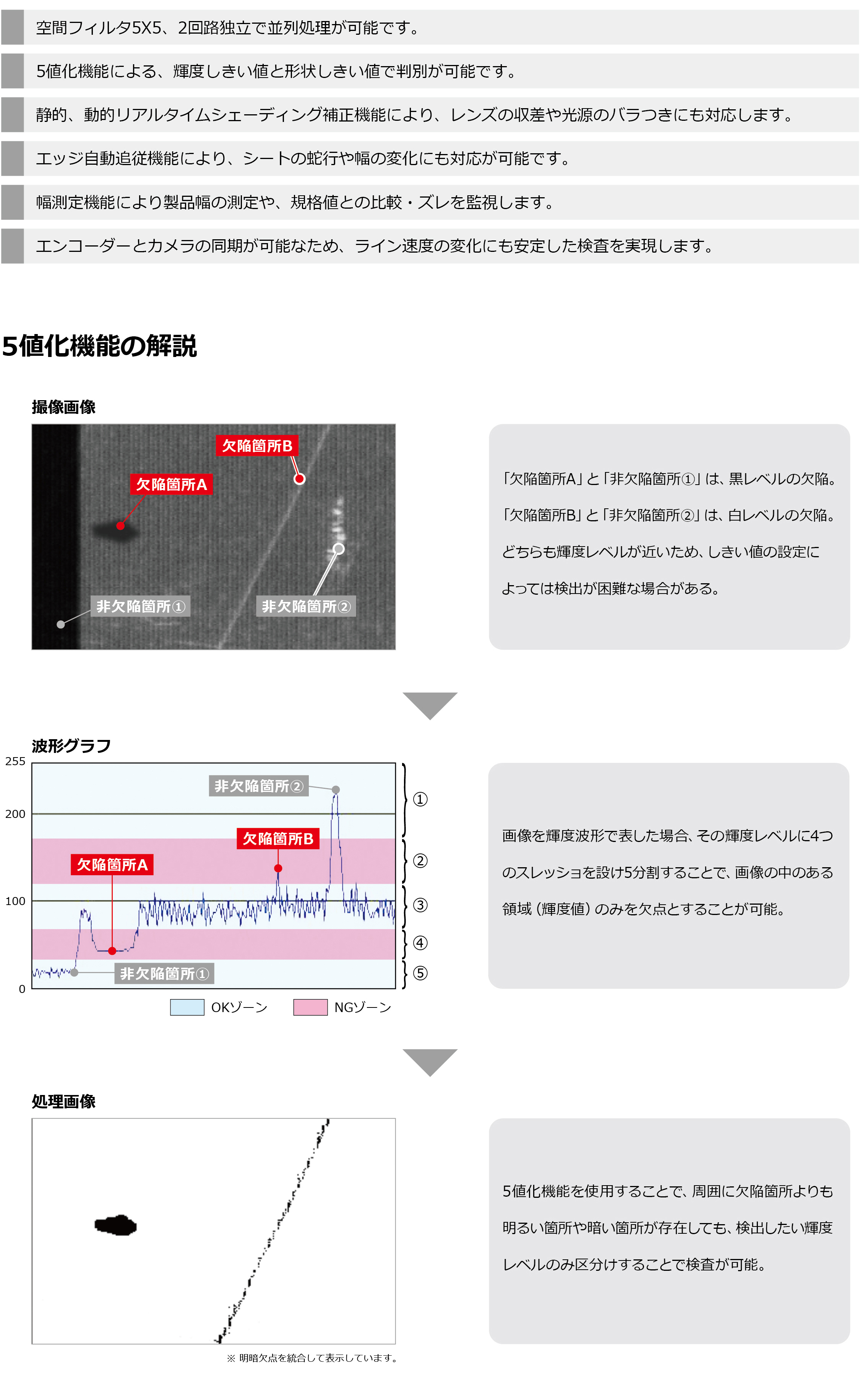

高精度検出を実現する、充実した検査機能

高速検査環境でも、微細な欠点を高精度で検出する充実した検査機能を搭載

検査機能

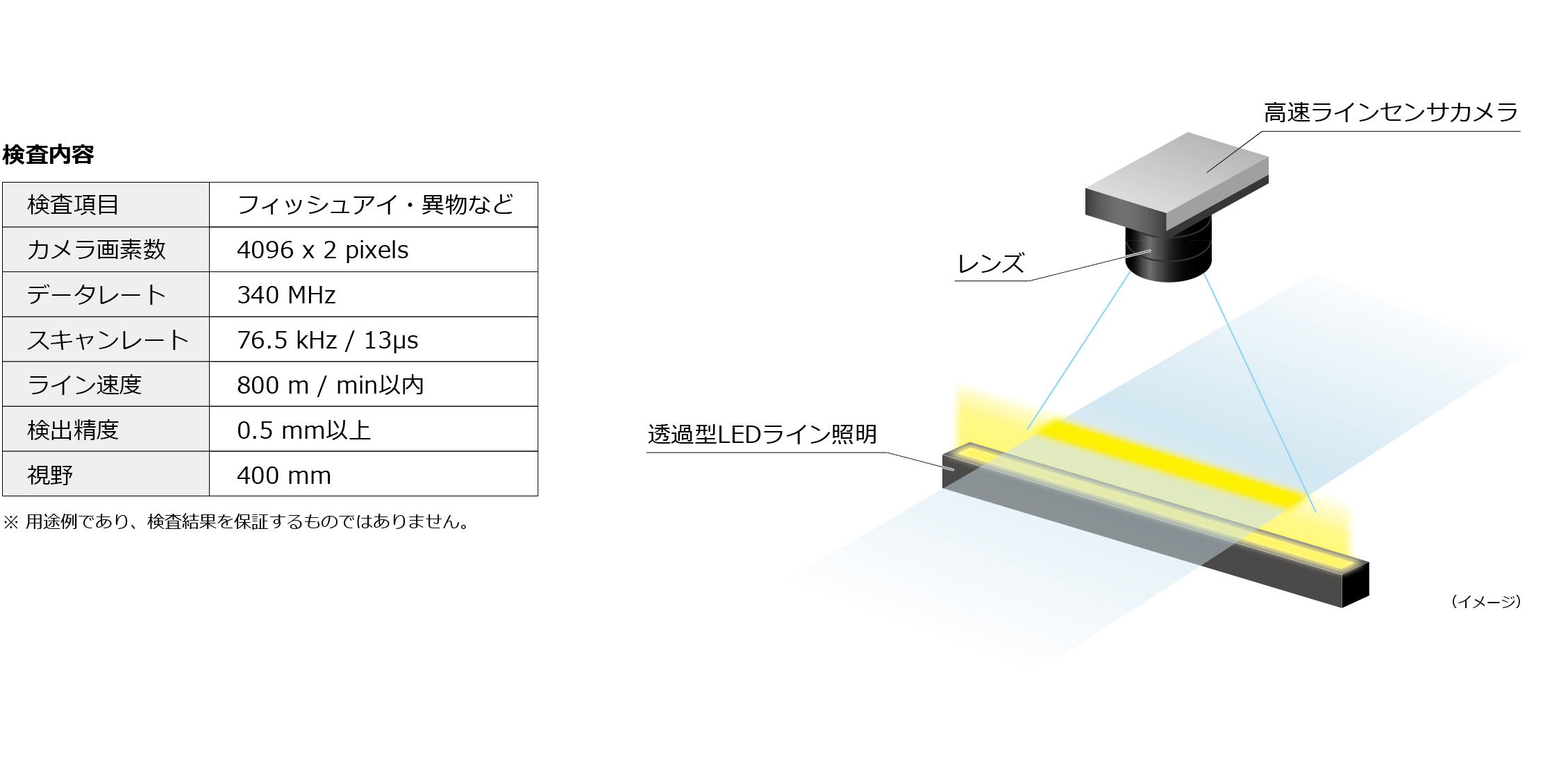

用途例:食品用ラップフィルムの検査

高速検査環境でも、品質の維持・安定と、生産効率の向上をご提案

用途例

多彩な機能をやさしい操作性でシステム提案

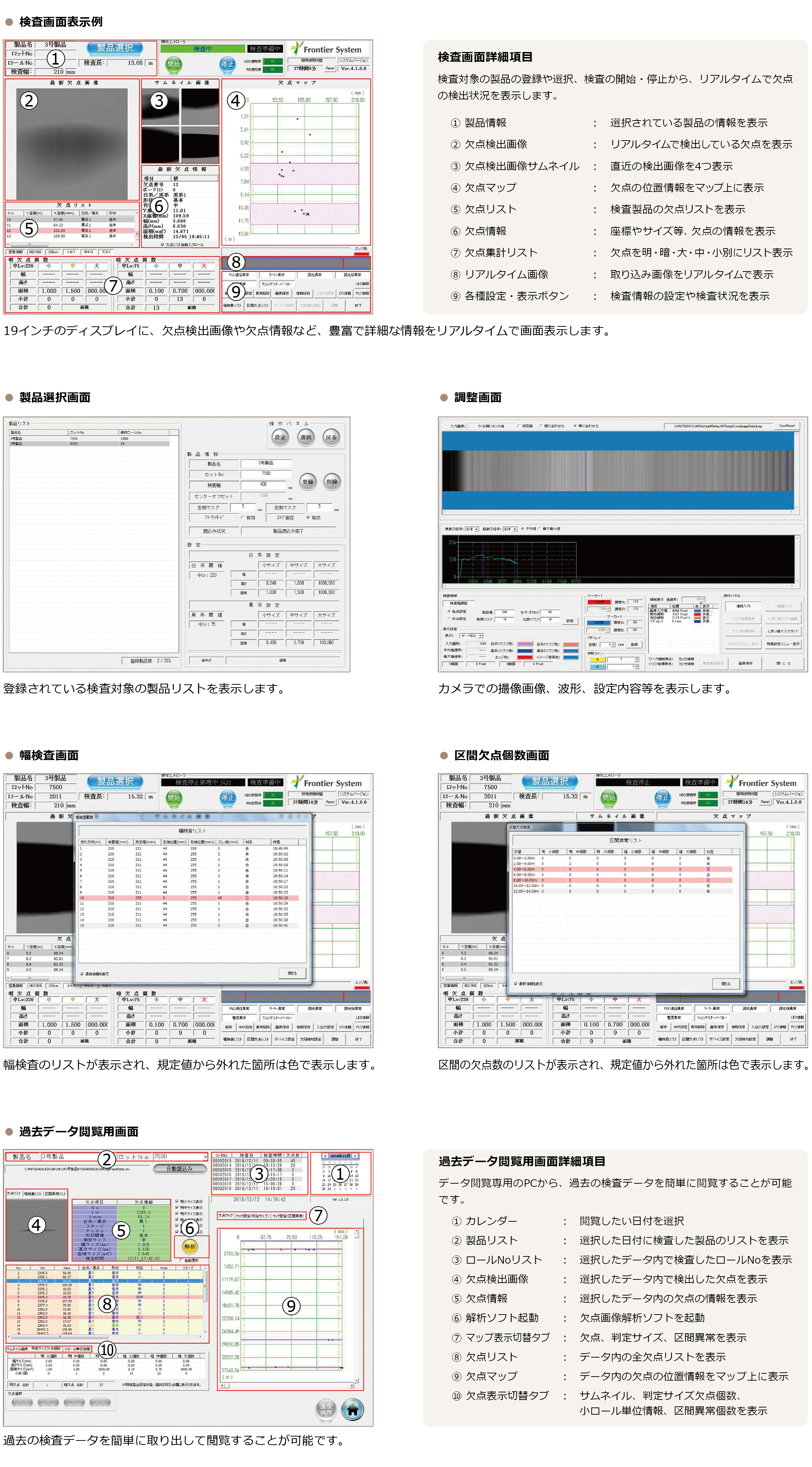

豊富で詳細な情報を画面表示

検査画面表示

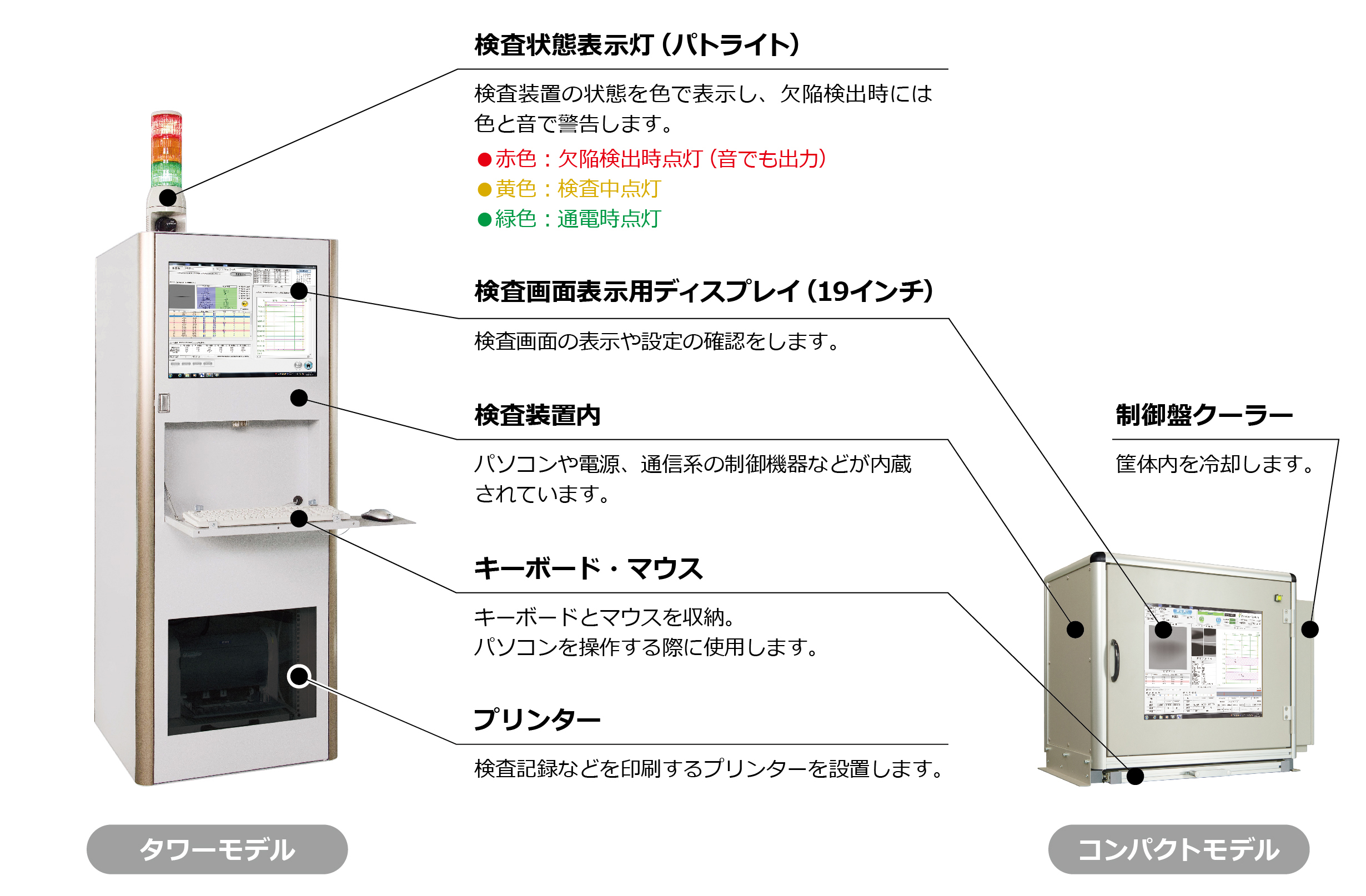

NF-ISシリーズ各部名称

充実した機能をご提案

各部名称

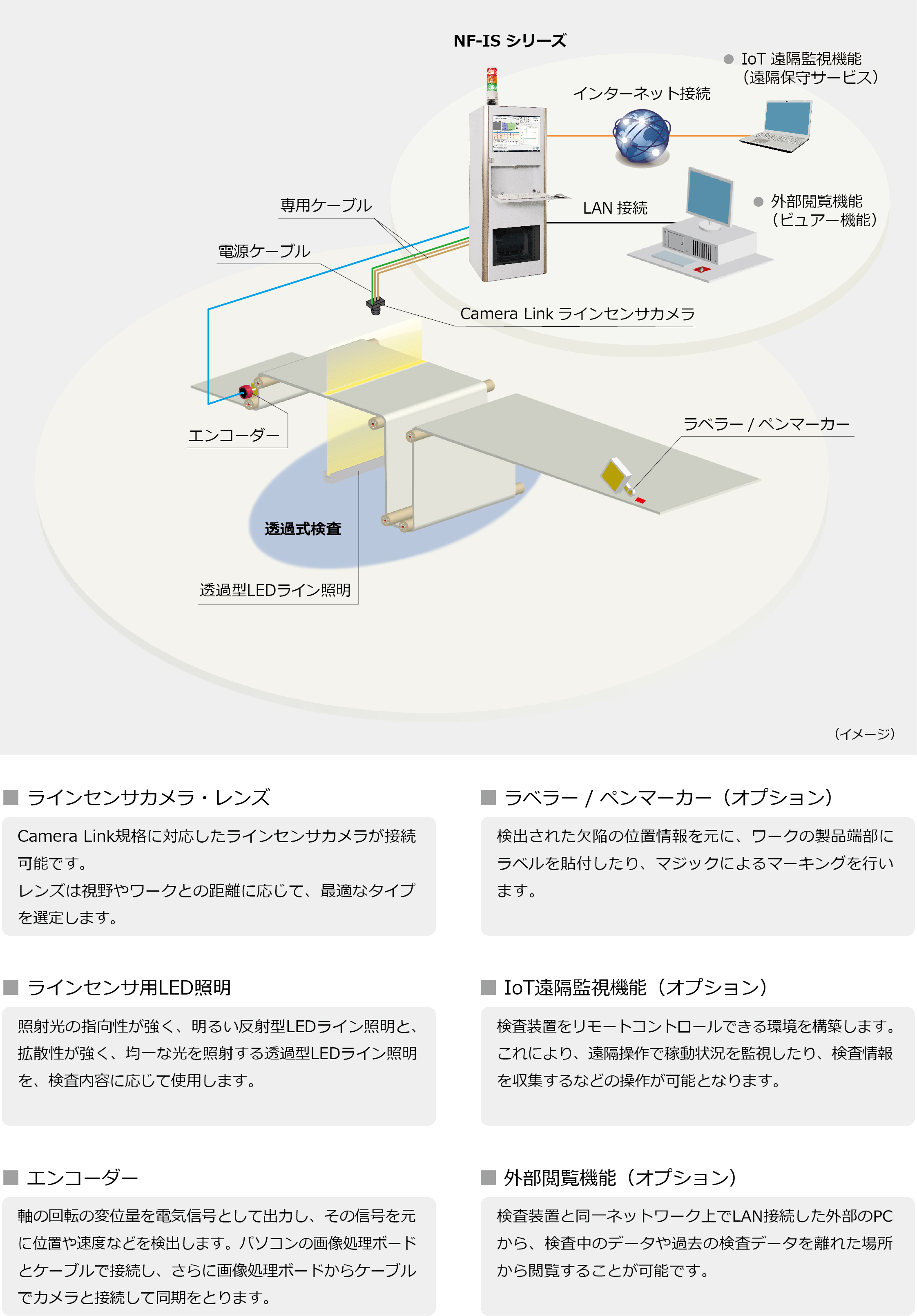

システム構成例(参考)

検査内容やご要望に応じて柔軟なシステム構成をご提案

システム構成例

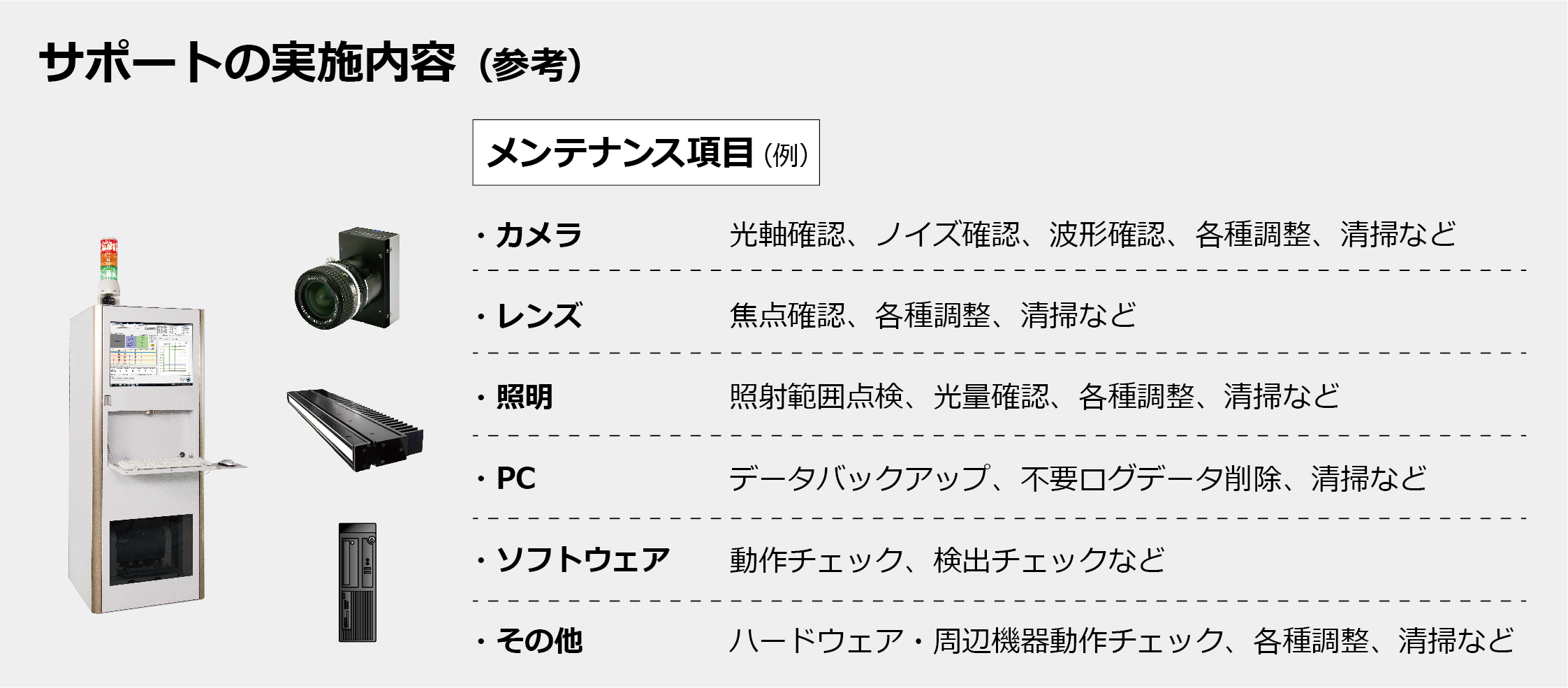

オプション:メンテナンスサポート

高速・高精度検査システムのNF-ISシリーズのご利用にあたっては、 検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

メンテナンスサポート


サンプルワーク撮像例

フィルムの欠点検出
  • 原料異常元画像

    原料異常元画像

  • 処理画像

    原料異常処理画像

  • 汚れ元画像

    汚れ元画像

  • 処理画像

    汚れ処理画像

  • シワ元画像

    シワ元画像

  • 処理画像

    シワ処理画像

  • 虫元画像

    虫元画像

  • 処理画像

    虫処理画像

  • フィッシュアイ元画像

    フィッシュアイ元画像

  • 処理画像

    フィッシュアイ処理画像

  • フィッシュアイ元画像

    フィッシュアイ元画像

  • 処理画像

    フィッシュアイ処理画像

  • フィッシュアイ元画像

    フィッシュアイ元画像

  • 処理画像

    フィッシュアイ処理画像

  • フィッシュアイ元画像

    フィッシュアイ元画像

  • 処理画像

    フィッシュアイ処理画像

ガラスの欠点検出
  • 縦キズ元画像

    縦キズ元画像

  • 処理画像

    縦キズ処理画像

  • 内面キズ元画像

    内面キズ元画像

  • 処理画像

    内面キズ処理画像

  • 異物元画像(顕微鏡)

    異物元画像(顕微鏡)

  • 処理画像(顕微鏡)

    異物処理画像(顕微鏡)

  • へこみ元画像(顕微鏡)

    へこみ元画像(顕微鏡)

  • 処理画像(顕微鏡)

    へこみ処理画像(顕微鏡)

紙の欠点検出
  • 虫欠点元画像

    虫欠点元画像

  • 処理画像

    虫欠点処理画像

  • 微小異物元画像

    微小異物元画像

  • 処理画像

    汚れ処理画像

  • キズ元画像

    キズ元画像

  • 処理画像

    キズ処理画像

  • やぶれ元画像

    やぶれ元画像

  • 処理画像

    やぶれ処理画像

不織布の欠点検出
  • 白点元画像

    白点元画像

  • 処理画像

    白点処理画像

  • 穴元画像

    穴元画像

  • 処理画像

    汚れ処理画像

  • 固まり元画像

    固まり元画像

  • 処理画像

    固まり処理画像

  • 地合いムラ元画像

    地合いムラ元画像

  • 処理画像

    地合いムラ処理画像

実績・検査事例

応用

応用 特長
  • 1μm単位での検査
  • オートフォーカス機能
  • 目視確認用エリアカメラ
  • 高速システムとの併用によるスピード検査
ターゲット
  • タッチパネルガラス
  • 半導体関連
  • その他、人間の目では見ることのできない微小欠陥

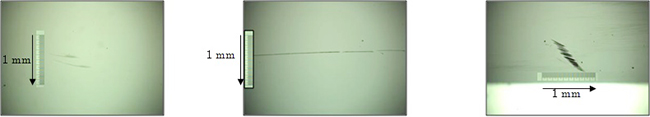

タッチパネルのガラスのキズ欠陥 画像撮像例
応用

オプション

オプション ペンマーカ : FPM-2000
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。
オプション
オプション ラベラー : FRA-1000/2000
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
オプション
オプション LEDライン照明 : R-Wide LED100~3500
白色発光のLEDライン照明です。発光面長が100mm~3,500mmと豊富なバリエーションをご用意しております。
オプション
