キーエンス社の高精細インラインプロファイル測定器 LJ-X8000シリーズを搭載した、インライン2D/3D対応の外観検査システムです。2次元と3次元の測定・検査に対応し、あらゆるワークを高精度で安定した検査を実現します。2次元による高さ・幅・段差・シワ・うねりなどの形状測定から、3次元による体積測定などの形状認識、凹凸・傷・汚れ・欠けなどの外観検査も安定した精度で実現。位置や傾きなども補正して、全数検査が可能です。
2D/3D検査で、あらゆるワークを高精細で検査
KE-XGLJシリーズは、キーエンス社の高精細インラインプロファイル測定器 LJ-X8000シリーズと、高性能な画像処理コントローラー XG-X2900LJを搭載した、『インライン2D/3D対応 外観検査システム』です。
従来のマシンビジョンでは困難だった欠陥検査も、2次元や3次元による測定・検査で、高精度で安定した検出が可能です。
KE-XGLJ シリーズ
インライン2D/3D対応 外観検査システム
特長

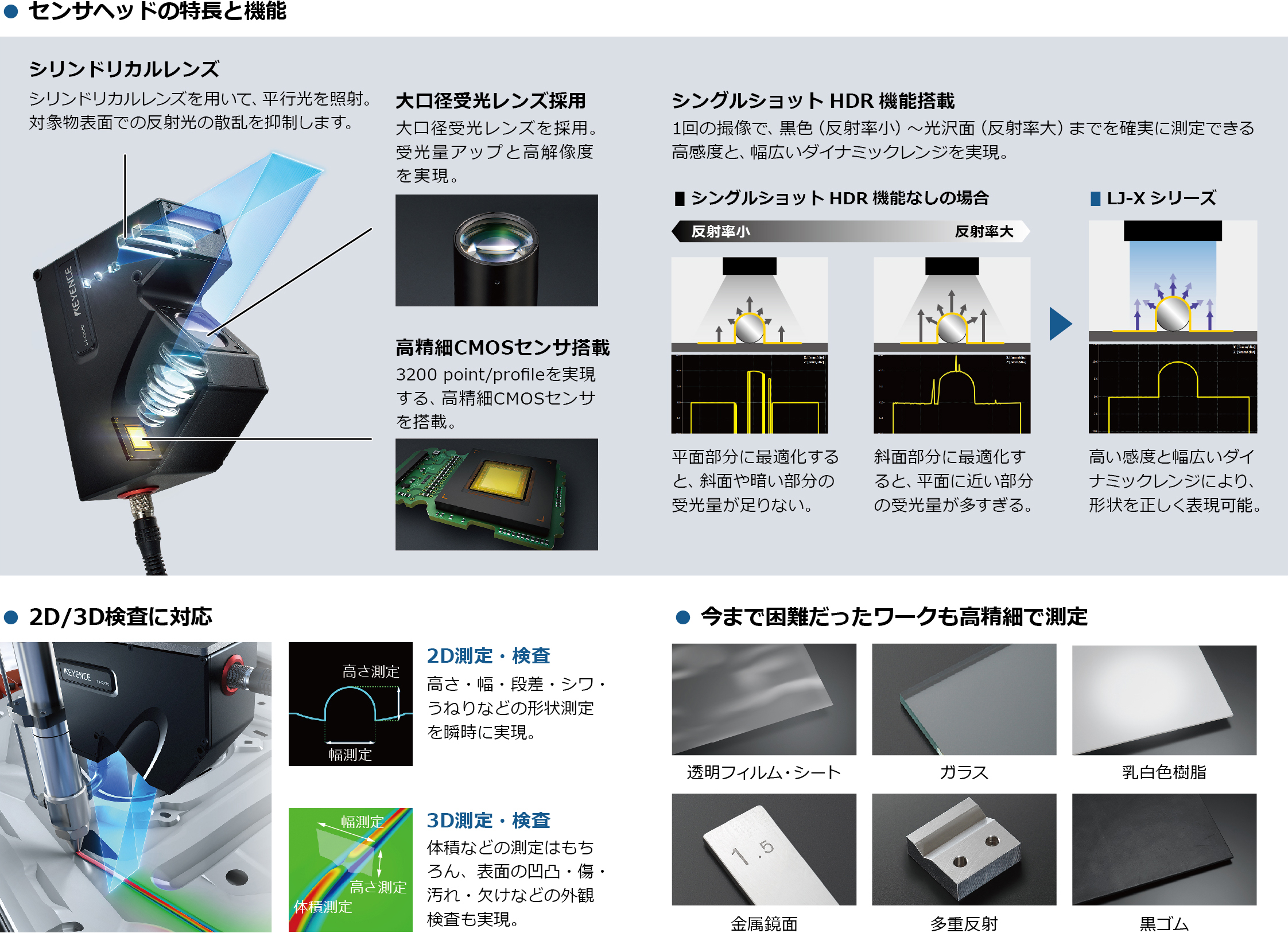

- どんな表面状態のワークも安定測定を実現する
センサヘッド - 高感度・高画素CMOSセンサを採用
- 高い感度と幅広いダイナミックレンジを実現
- 対象物の色や光沢などの表面状態に影響されずに、
確実な測定・検査が可能 - 業界最高の3200point/profileの高精細測定を実現

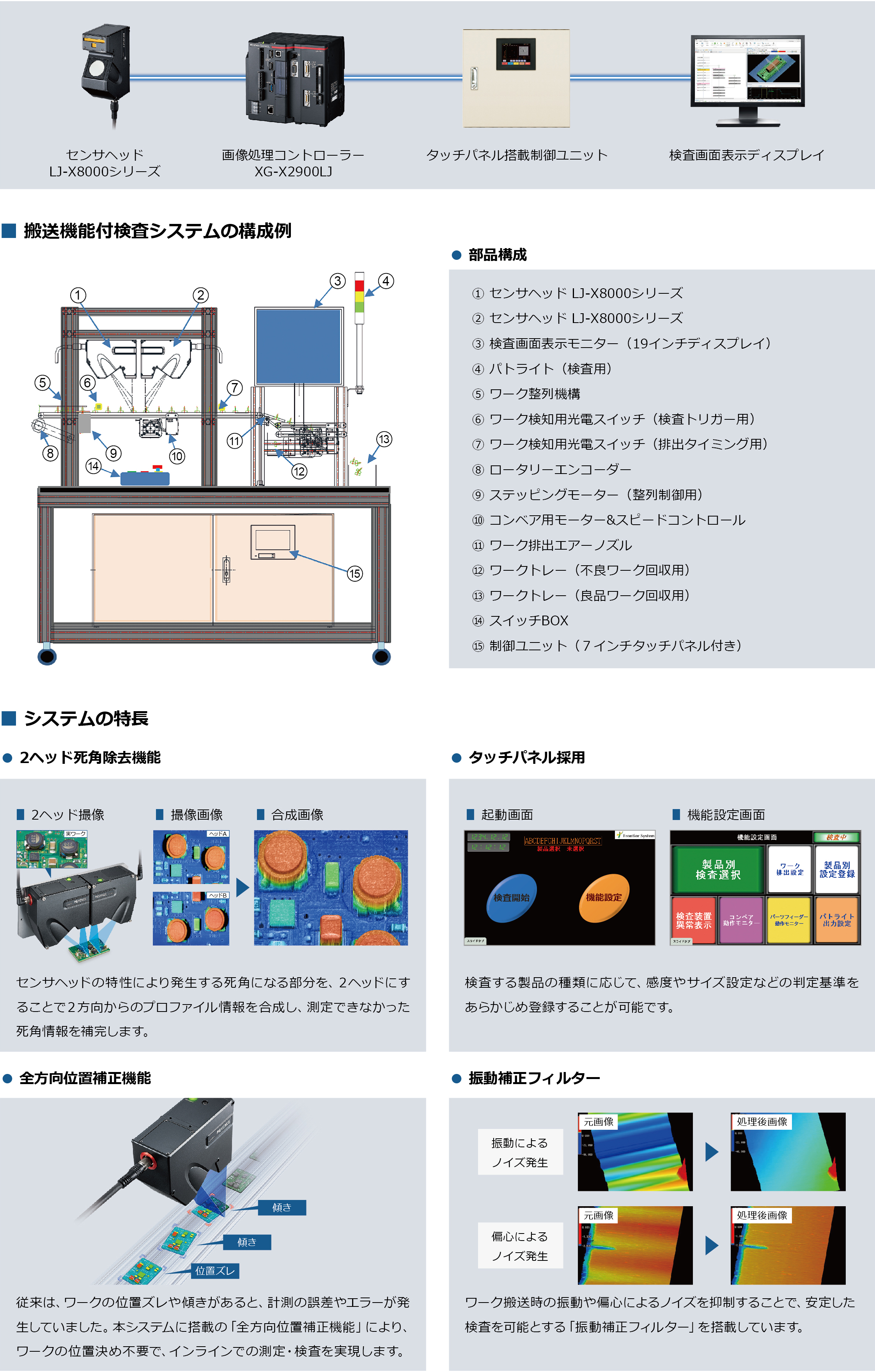

基本性能
- 2次元と3次元の測定・検査に対応
- ワークの位置ヅレや傾きも自動で補正
- ワーク搬送時の振動によるノイズを抑制
- 2ヘッドを使用することで死角を除去
- タッチパネルの採用で、やさしい操作性を実現
- ご要望に応じたカスタマイズが可能
インラインプロファイル測定器 LJ-X8000シリーズ搭載
高感度・高画素CMOSセンサの搭載により、高い感度と幅広いダイナミックレンジを実現。対象物の色や光沢などの表面状態に影響されずに、確実な測定・検査が可能になります。
さらに、業界最高の3200point/profileの高精細測定により、対象物の形状を細部まで正確に描写することが可能です。わずかなシワやうねり、凹みや突起などの外観検査も「ありのままの形状」を表現することで実現します。
シンプル設計、簡単操作でご提案いたします
高機能・高精度な機器を搭載していても、操作性が複雑で、設定が面倒なシステムでは、オペレーターの工数を増やしてしまいます。
フロンティアシステムでは、シンプル設計で、簡単操作を実現したシステムとしてご提案いたします。
多彩な機能をやさしい操作性でシステム提案

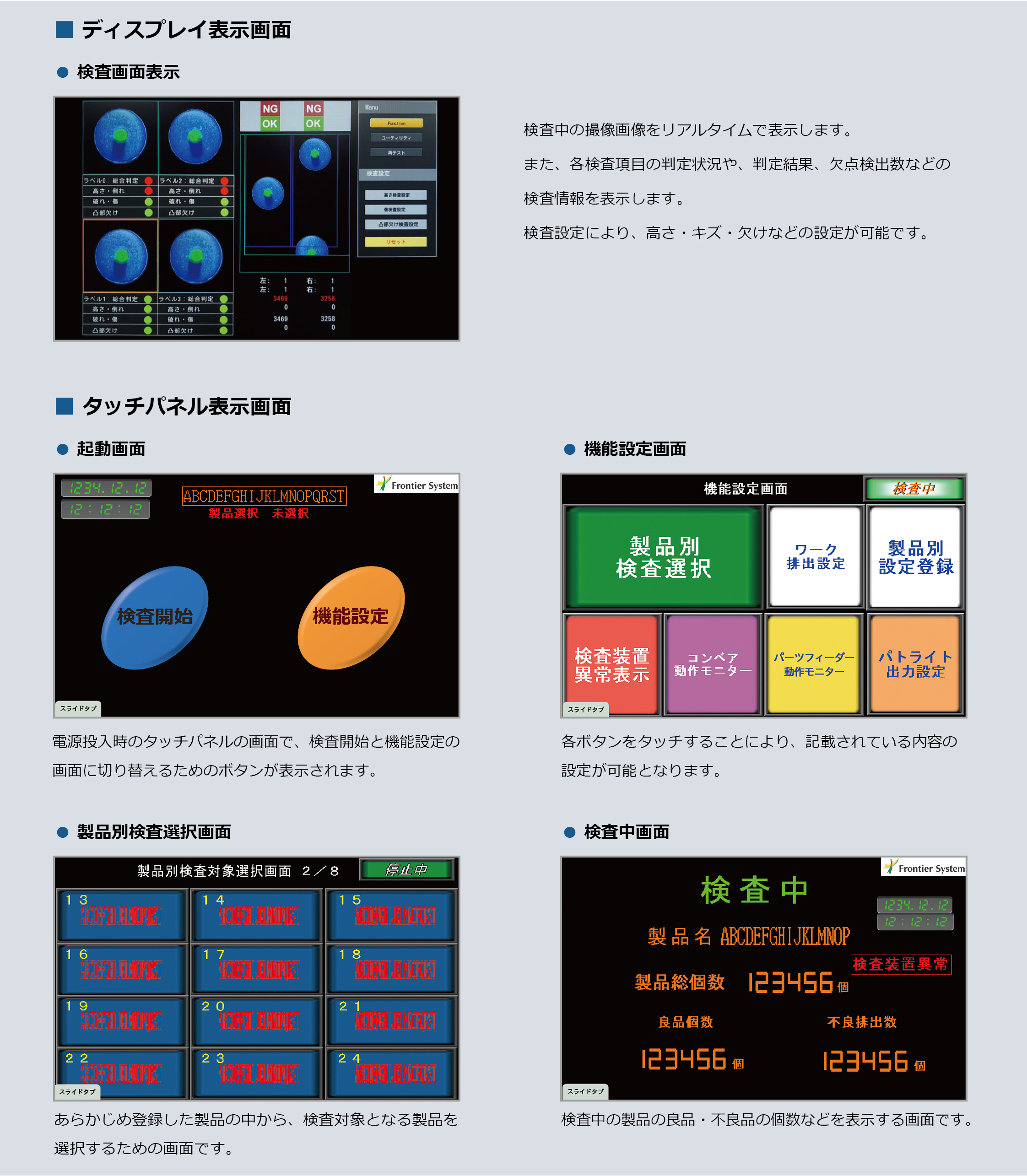

7インチのタッチパネルを搭載しており、直感的な操作が可能です。設定機能がブロックごとに分かれており、ボタンをタッチして設定をおこないます。また検査する製品の種類に応じて、詳細な検出感度の設定と登録が可能です。
検査状況は、リアルタイムでディスプレイに表示されるので、状況の把握や対策が容易に確認できます。

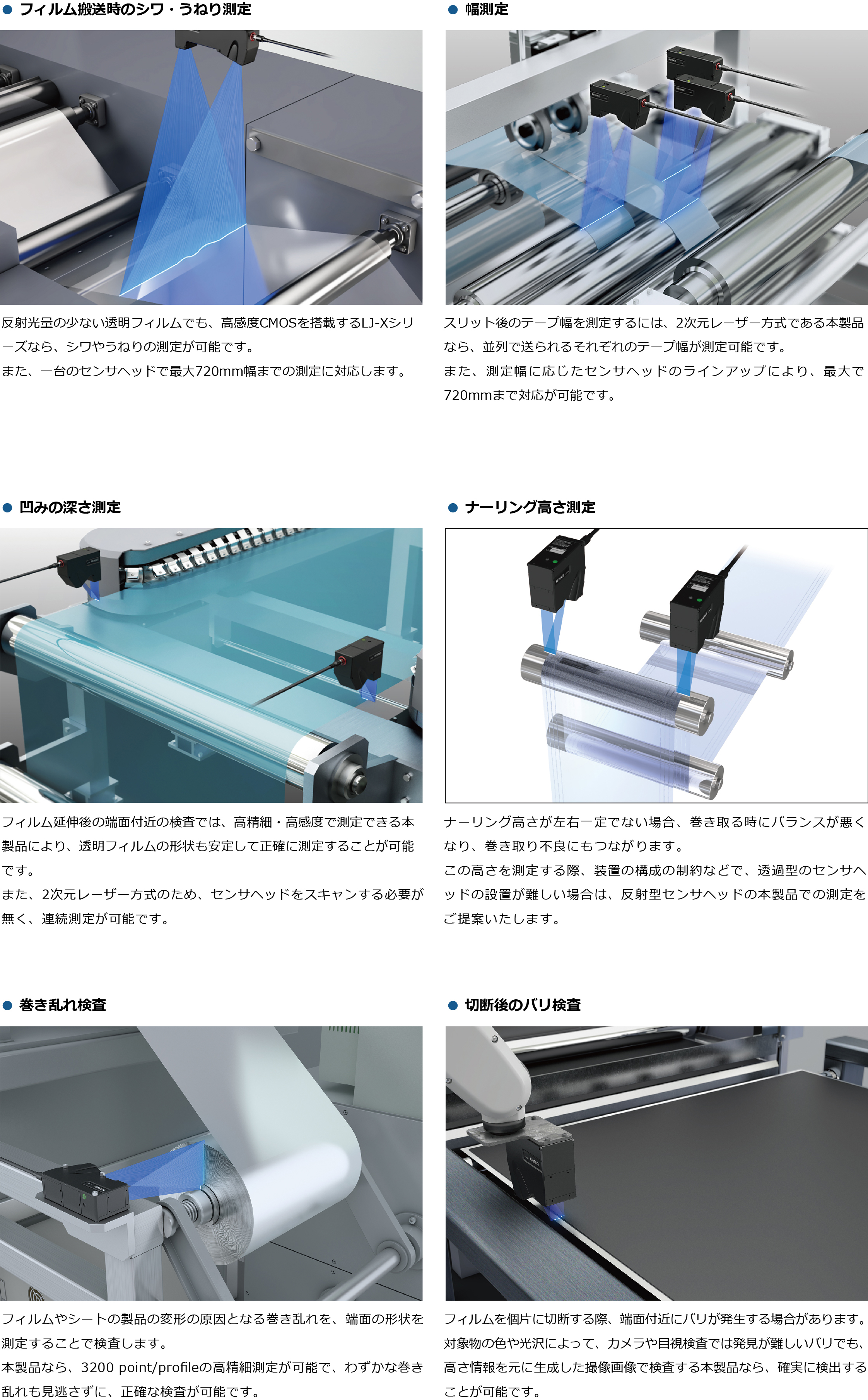

フィルム・シートの用途例
フィルムやシートの製造工程において、幅や段差、凹みの深さや高さの測定、巻き乱れやバリの検査など、多様なソリューションでお応えします。
表面欠陥検査システムと組み合わせることで、高精度で安定した検査環境を実現します。
