次世代高機能検査システム

キーエンス社の画像処理装置 XG-X2800/XG-X2900を搭載した、次世代高機能 表面欠陥検査システムです。
安定した高いパフォーマンスと、トータルシステムとしての完成度で、お客様の問題解決に貢献いたします。





カタログ請求

KE-XGXM シリーズ

次世代高機能 表面欠陥検査システム

特長

ディープラーニング機能を搭載したモデル 『KE-XGXM-AIシリーズ』 もラインアップしております。

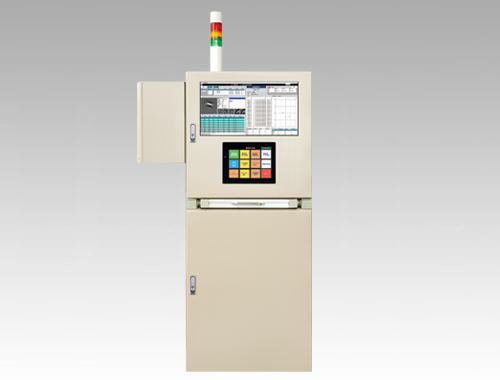

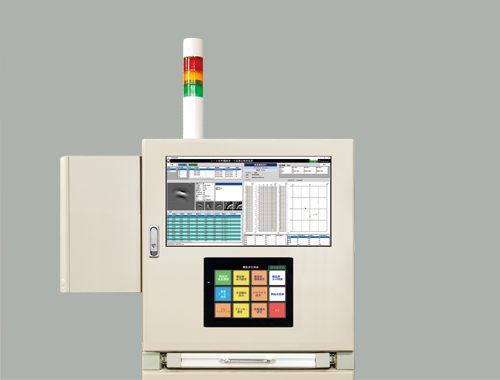

KE-XGXM

  • 高機能・高性能な画像処理ユニットを搭載
  • 24時間365日の稼動に耐える強靭なハードウエア
  • 並列処理能力で、驚異的な処理速度を発揮
  • 高速モノクロラインセンサカメラを搭載
  • タッチパネルの採用で、直感的な操作が可能
  • 19インチの検査画面表示用ディスプレイを搭載
検査対象

検査対象

  • 不織布
  • 壁紙シート
  • 食品
  • フィルム
  • SMC など

ハードウェア

画像処理ユニット

XG-X2900

  • キーエンス社の画像処理装置 XG-X2800/
    XG-X2900を搭載
  • 24時間365日の稼動に耐える強靭なハードウエア
  • 14コアの高度な並列処理能力
  • 高機能・高性能・高速処理を実現
  • オプションのユニットを追加することで、容易にシステムの拡張が可能
革新的な検査システム 『 LumiTrax 』 に対応

LumiTrax

  • 専用ラインセンサカメラと専用LED照明、そして、
    新たな画像処理アルゴリズムで実現する、
    革新的な検査システム
  • 見えなかった欠陥も捉える撮像アルゴリズムで、
    検査能力を大幅強化
  • 1回の撮像から用途に応じた複数の画像を生成
  • 最適な画像を生成するフィルター処理を多数搭載
ラインセンサカメラ

ラインセンサカメラ

  • 2K, 4K, 8Kのモノクロラインセンサカメラに対応
  • 小型・軽量・高画素で高速スキャンも可能
  • LumiTrax専用のラインセンサカメラもラインアップ
  • 専用のLEDライン照明との併用で、カメラと同期
    した高速撮像を実現
  • 検査内容に応じて、最適なラインセンサカメラや
    レンズを選定
レンズ

レンズ

  • 焦点距離が8mm/12mm/16mm/25mm/35mm/50mmなど、多数ご用意
  • 視野やワークとの距離に応じて最適なレンズを選定
  • 高解像度での撮像を実現するために、低収差のレンズも選定・ご提案
ラインセンサ用照明

ラインセンサ用照明

  • 主に、LEDライン照明を用いた検査をご提案
  • 発光面が最長3,000mmまで対応可能
  • LumiTrax正反射モードに対応した、専用の
    LEDライン照明をラインアップ
  • 検査内容・検査項目・設置条件等に応じて、
    最適な照明をご提案

ソフトウェア

タッチパネル

タッチパネル

  • 多彩な機能をやさしい操作性でシステム提案
  • タッチパネルの採用で、直感的な操作が可能
  • 設定可能な機能をボタン操作で実行
  • リアルタイムの検査状況を表示
検査画面表示

検査画面表示

  • 欠点検出画像をリアルタイム表示
  • 欠点情報をリスト表示
  • 欠点の位置情報をマップ上に表示
  • 過去の検査データをリスト表示
  • 欠点を明・暗・大・中・小別にリスト表示
欠点画像解析ソフト(オプション)

解析ソフト

  • 欠点画像の任意の位置で、状態を解析して表示
  • 波形処理グラフ表示
  • 二値化処理表示
  • 3D明るさ分布表示
  • 欠点サイズ解析
印刷機能

印刷機能

  • 検査データを3種類のパターンで印刷することが可能
  • マップ印刷
  • 画像リスト印刷
  • リスト印刷

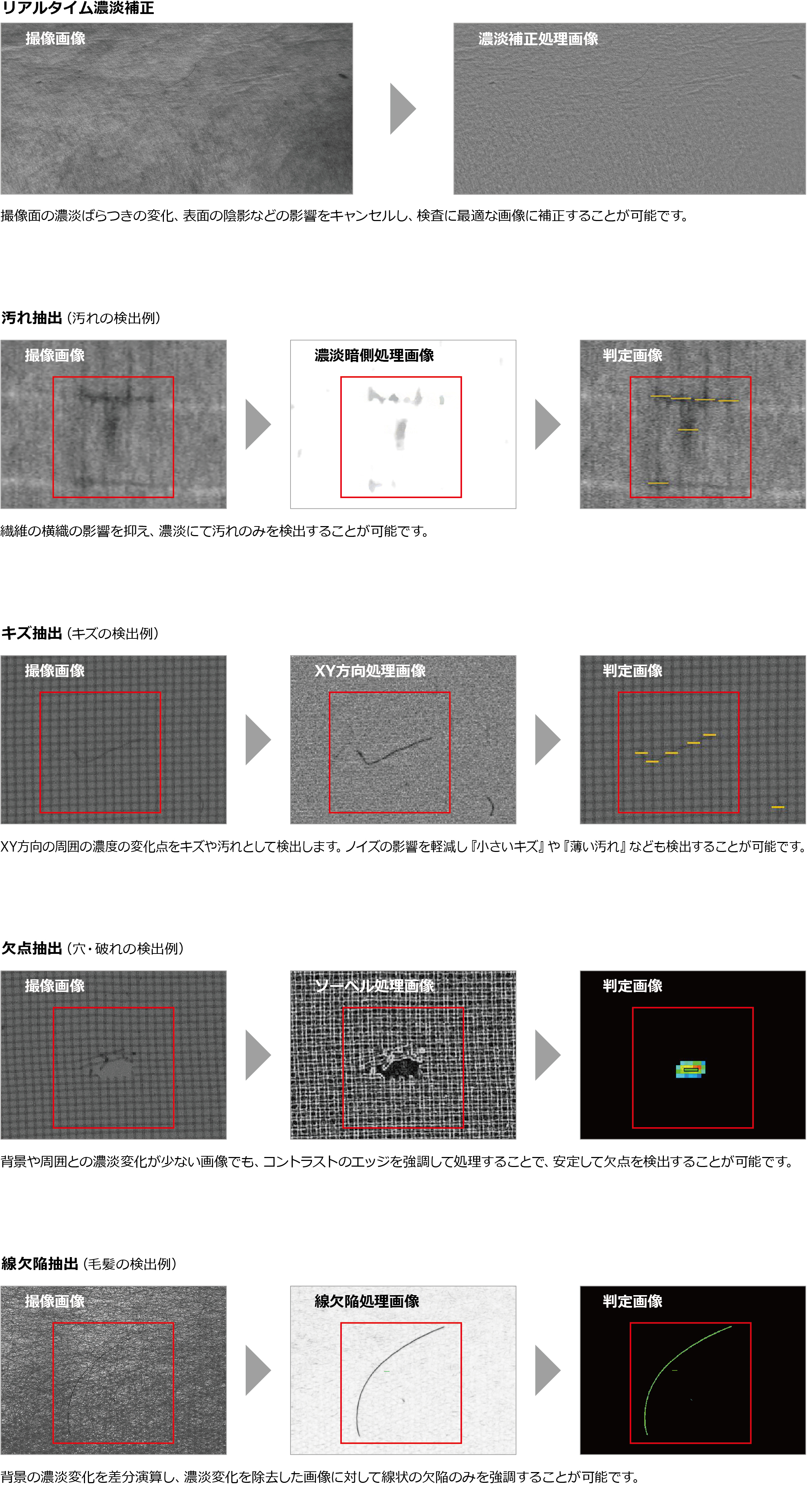

前処理・フィルター処理

最適な画像を生成する、フィルター処理を多数搭載

前処理フィルタ



革新的な検査システム『LumiTrax』

微細な傷・凹み・汚れも自動検査できる画像処理システム



縞パターン発光を高速制御して、微細な欠陥も確実に抽出

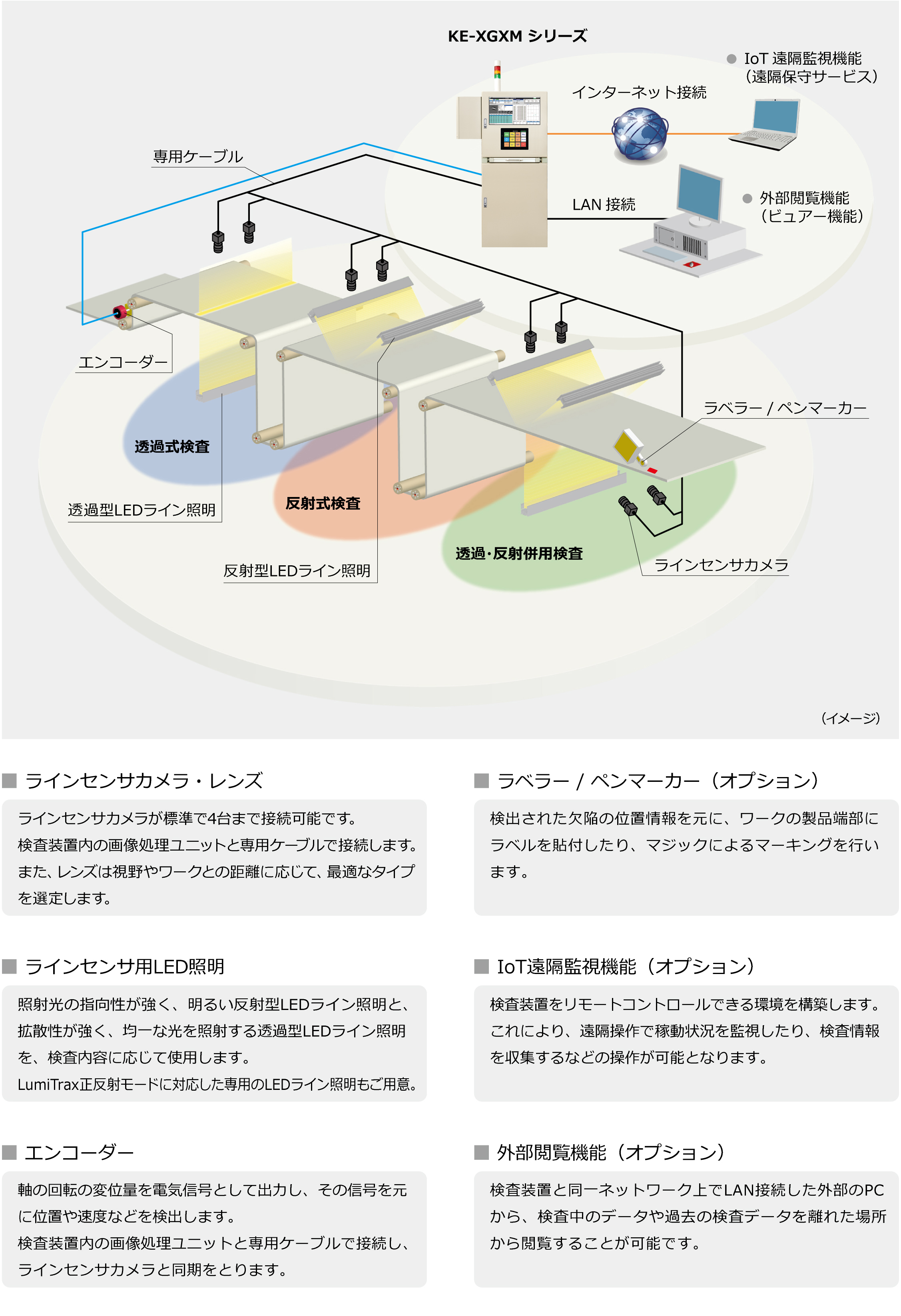

システム構成例(参考)

検査内容やご要望に応じて柔軟なシステム構成をご提案

システム構成例

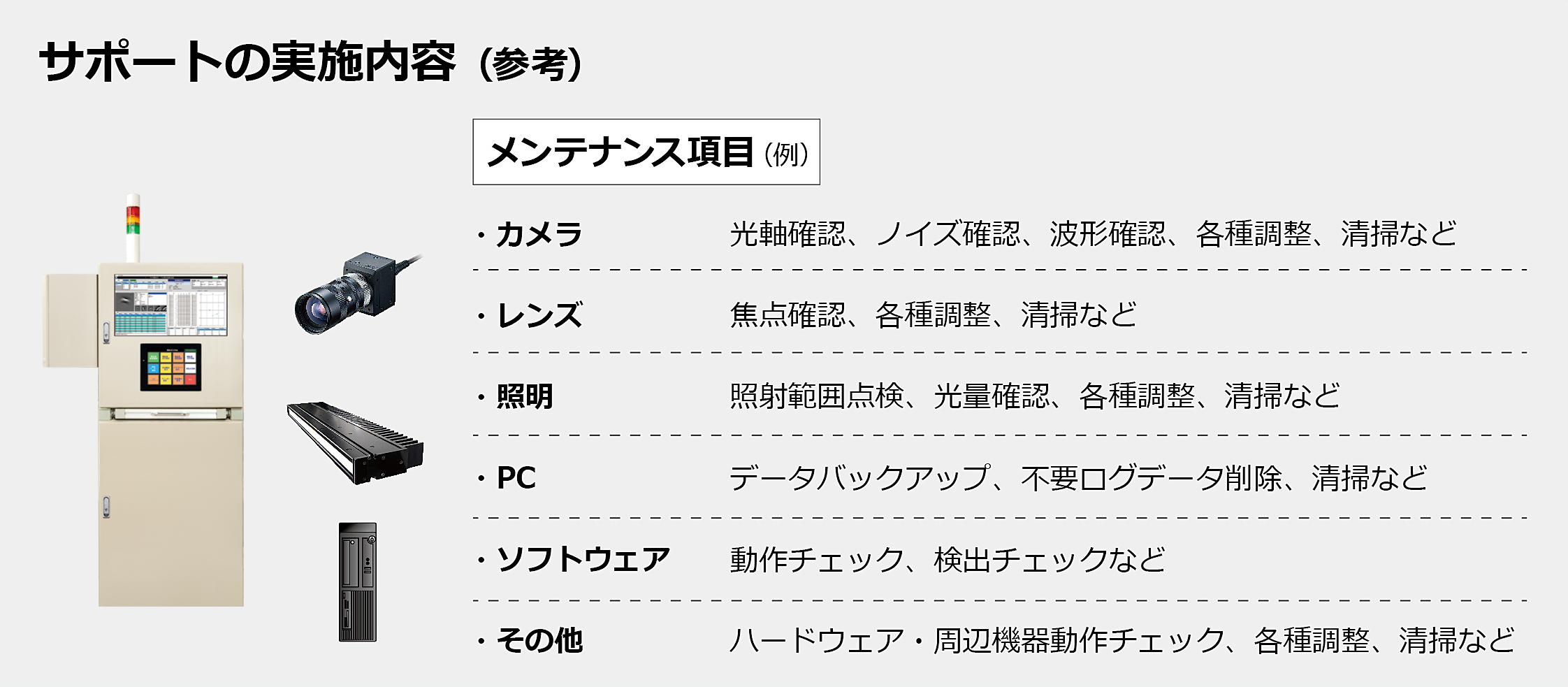

オプション:メンテナンスサポート

次世代高機能検査システムのKE-XGXMシリーズのご利用にあたっては、 検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

メンテナンスサポート



サンプルワーク撮像例

フィルム系の欠点検出
  • 溶け元画像

    溶け元画像

  • 処理画像

    溶け処理画像

  • キズ元画像

    キズ元画像

  • 処理画像

    キズ処理画像

  • ムラ元画像

    ムラ元画像

  • 処理画像

    ムラ処理画像

  • 汚れ元画像

    汚れ元画像

  • 処理画像

    汚れ処理画像

不織布の欠点検出
  • 糸塊元画像

    糸塊元画像

  • 処理画像

    糸塊処理画像

  • 異物元画像

    異物元画像

  • 処理画像

    異物処理画像

  • 汚れ元画像

    汚れ元画像

  • 処理画像

    固まり処理画像

  • 穴元画像

    穴元画像

  • 処理画像

    穴処理画像

ガラスクロスの欠点検出
  • 異物元画像

    異物元画像

  • 処理画像

    異物処理画像

  • シミ元画像

    シミ元画像

  • 処理画像

    シミ処理画像

  • 織不良元画像

    織不良元画像

  • 処理画像

    織不良処理画像

  • ゴミ元画像

    ゴミ元画像

  • 処理画像

    ゴミ処理画像

実績・検査事例

オプション

オプション ペンマーカ : FPM-2000
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。
オプション
オプション ラベラー : FRA-1000/2000
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
オプション
オプション LEDライン照明 : R-Wide LED100~3500
白色発光のLEDライン照明です。発光面長が100mm~3,500mmと豊富なバリエーションをご用意しております。
