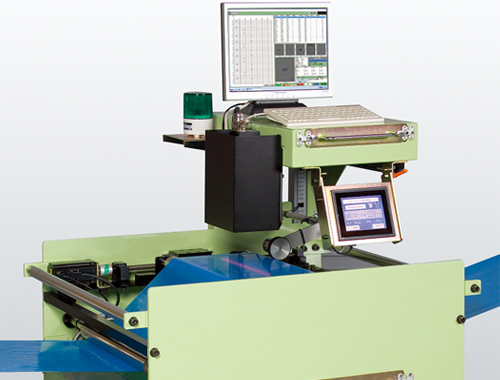

インライン・オフライン兼用移動式無地表面欠陥検査システム

インライン・オフライン兼用で使用が可能な、移動式の無地表面欠陥検査システムです。
カメラ・照明・画像処理装置などの検査システムが一体型で独立しているため、任意の場所に容易に移動して設置することが可能です。
お客様の検査内容や現場の環境に合わせたカスタマイズをご提案し、長期にわたって安定的な運用と、サポートをお約束いたします。

ZD-IDS シリーズ

インライン・オフライン兼用移動式無地表面欠陥検査システム

特長

インライン・オフライン兼用移動式無地表面欠陥検査システム

検査システムが一体型で独立しているため、任意の
場所に移動して設置することが可能

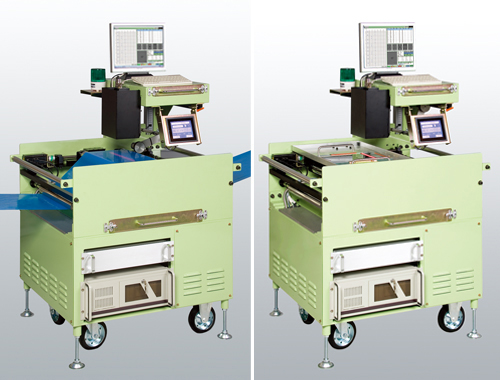

システム内部にワークを通過させてインライン検査
が可能
専用の駆動テーブルを設置することで、オフライン
での欠陥検査が可能
既存の設備にカメラや照明を設置する工事が不要
なため、導入費用を抑制

検査対象

絵柄のない無地面のウェブ素材
フィルム・シート全般
不織布・織物
合成皮革・樹脂・建材など

こんな現場に最適

検査環境

インラインとオフラインで検査を実施している
生産現場に
生産ラインが複数あり、ラインごとに稼働と停止を
繰り返している現場に
高い検査精度で、操作性が容易なシステムの導入を
検討している環境に

ハードウェア

システム構成

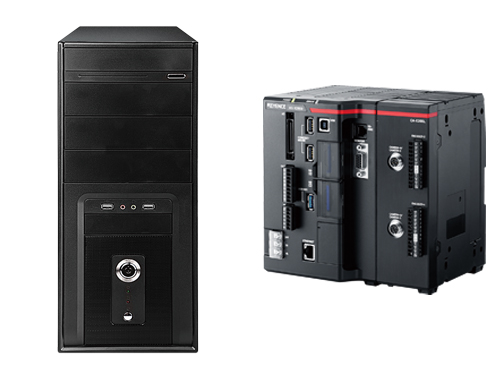

拡張性と自由度の高いPCベースと、耐久性に
優れた画像処理装置の2タイプからご提案
検査内容に最適なラインセンサカメラを選定
タッチパネルの採用で、直感的な操作が可能
ディスプレイにリアルタイムで検査状況を表示
自由度の高いカスタマイズをご提案

ラインセンサカメラ

2K, 4K, 8Kのラインセンサカメラをご用意
モノクロ／カラーから選択可能
「GigE」、「Camera Link」、「CoaXPress」
などのインターフェースに対応
検査内容に応じて最適なカメラを選定

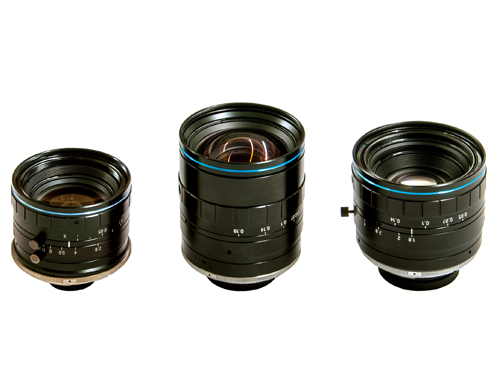

レンズ

焦点距離が25mm／35mm／50mmなどをご用意
視野やワークとの距離に応じて最適なレンズを選定
高解像度での撮像を実現するために、低収差の
レンズを選定・ご提案

ラインセンサ用照明

主に、LEDライン照明を用いた検査をご提案
透過照明タイプや反射照明タイプなど、最適な照明を選定
検査内容・検査項目等に応じて、最適な照明をご提案

ソフトウェア

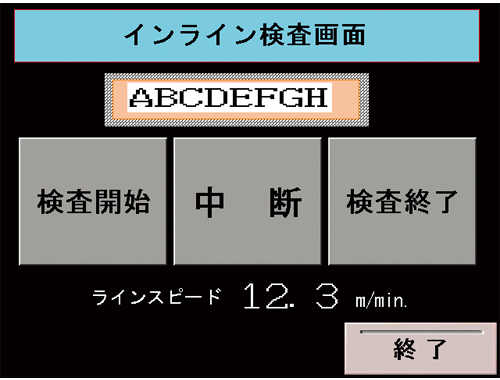

タッチパネル

多彩な機能をやさしい操作性でシステム提案
タッチパネルの採用で、直感的な操作が可能
設定可能な機能をボタン操作で実行

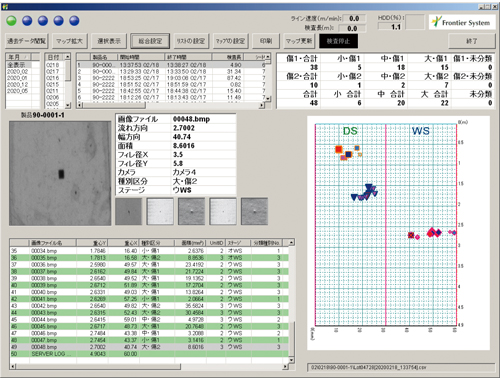

検査画面表示

検査表示画面

欠点検出画像をリアルタイム表示
欠点情報をリスト表示
欠点の位置情報をマップ上に表示
過去の検査データをリスト表示
欠点を明・暗・大・中・小別にリスト表示

欠点画像解析ソフト（PCベースのオプション）

解析ソフト

欠点画像の任意の位置で、状態を解析して表示
波形処理グラフ表示
二値化処理表示
3D明るさ分布表示
欠点サイズ解析

印刷機能

検査データを3種類のパターンで
印刷することが可能
マップ印刷
画像リスト印刷
リスト印刷

様々な用途にご利用いただけます

検査内容やご要望に応じて柔軟なシステム構成をご提案

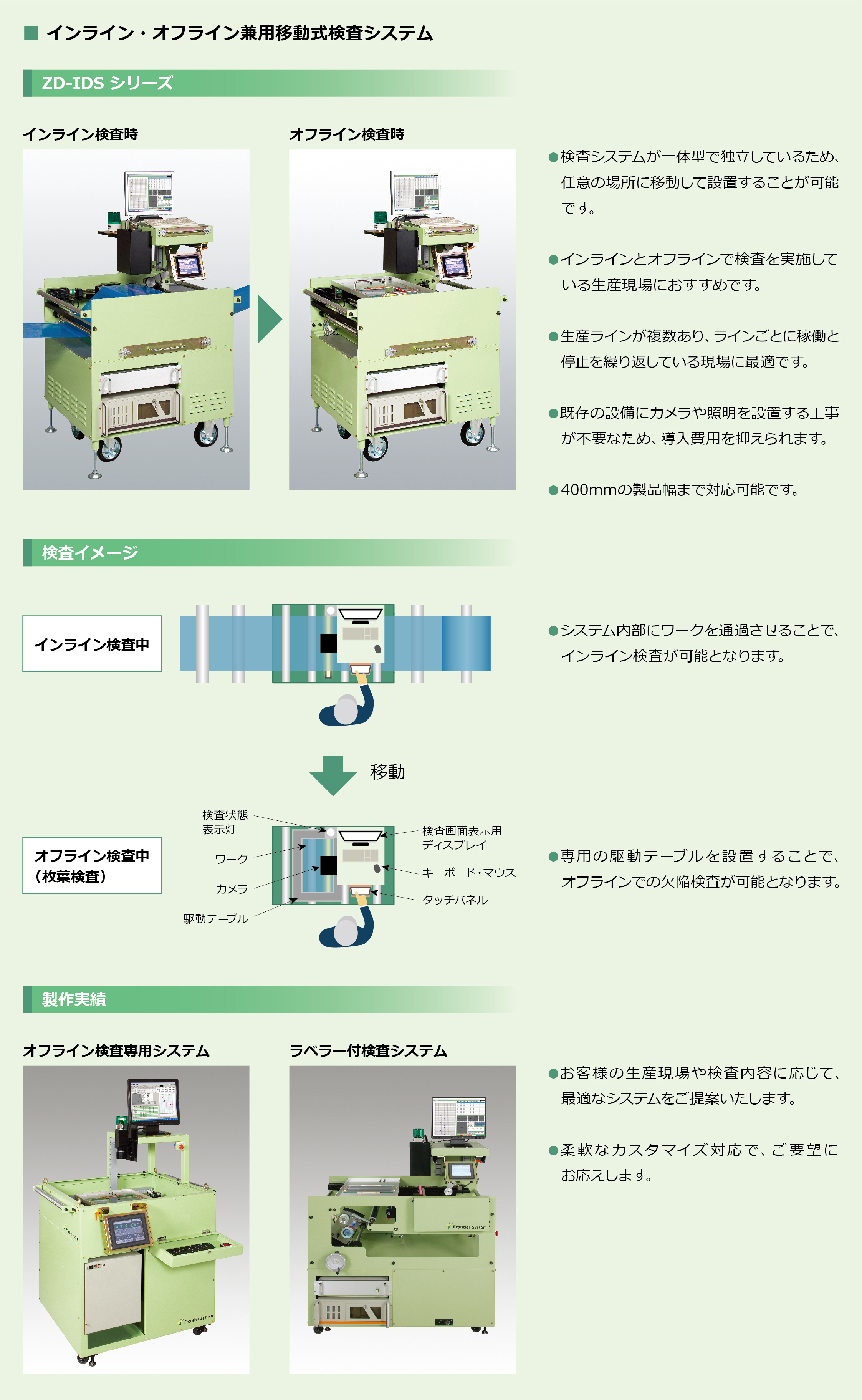

検査イメージ

オプション：メンテナンスサポート

インライン・オフライン兼用移動式無地表面欠陥検査システムのZD-IDSシリーズのご利用にあたっては、検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

オプション

	ペンマーカ：　FPM-2000
	検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。

	ラベラー：　FRA-1000/2000
	欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
