金属

銅板の表面欠陥検査

検査対象 幅 2600mm
検査項目 1mm以上の白塊・黒点・異物など
導入装置 KE-XGXMシリーズ

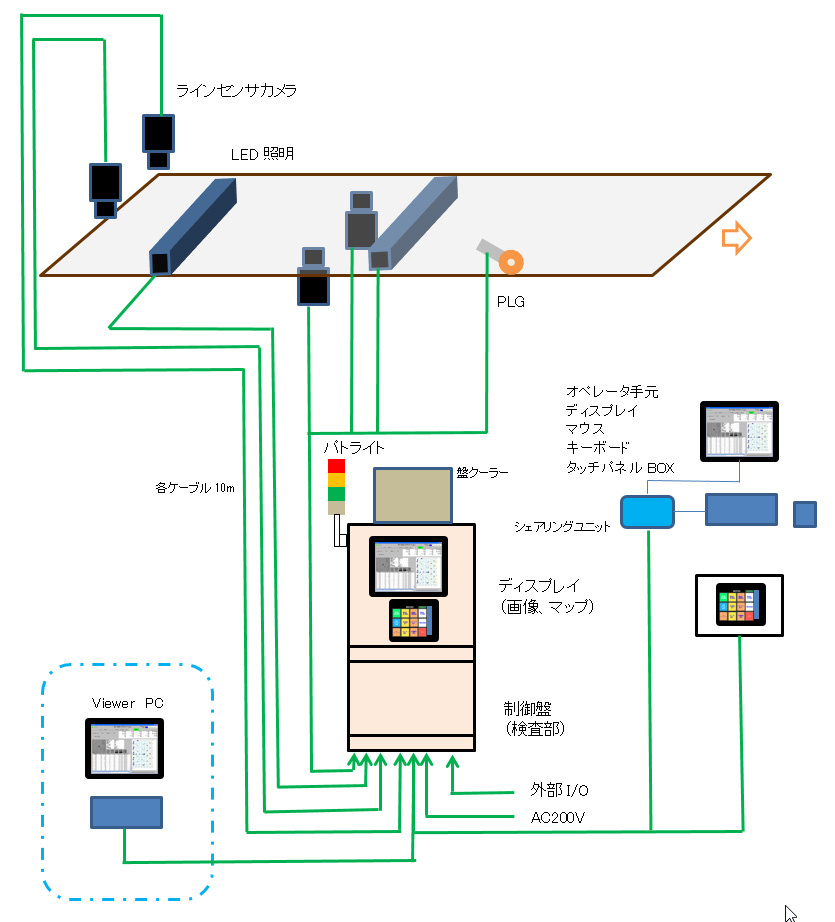

システム構成

KE-XGXMシリーズ

システム構成

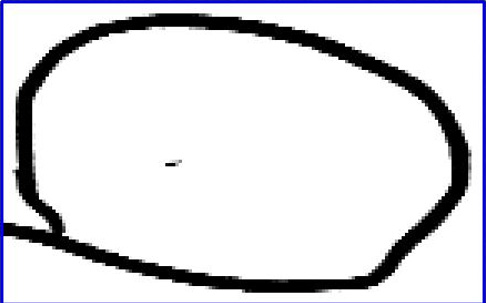

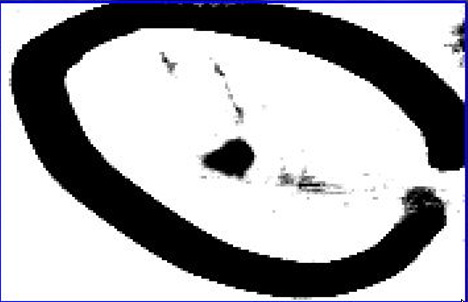

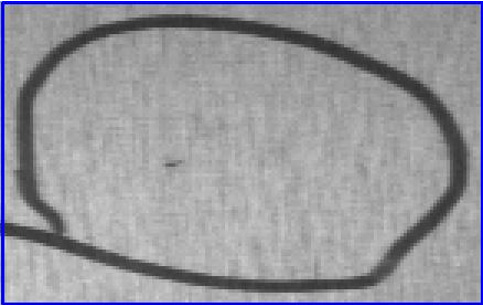

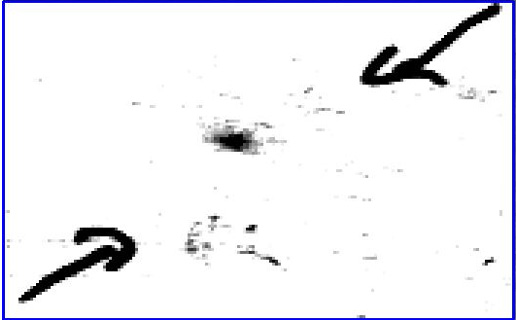

検出画像

銅板の表面欠陥検査

欠点画像01

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

  • 銅板の表面欠陥検査

検査概要

検査仕様

①種類:銅板
②色:銅色
③幅:2600mm
④厚み:不明
⑤ラインスピード:35m/min
⑥カメラ台数:表面2台、裏面2台
⑦最小欠陥:1mm以上の白塊・黒点・異物(白、茶、黒)
⑧検出分解能:X幅方向 0.17mm/bit、 Y流れ方向 0.17mm/SCAN(35m/min時)
⑨検査項目:キズ・打痕・ヘコミ・穴あき・汚れ・かすれ・異物混入など

フロンティアシステムからのコメント

特長

本システムは、銅板の表面と裏面をそれぞれ2台のラインセンサカメラと、透過型と反射型のLEDライン照明で検査する構成です。
工場内の機械に設置して黄銅板の両面を連続検査します。

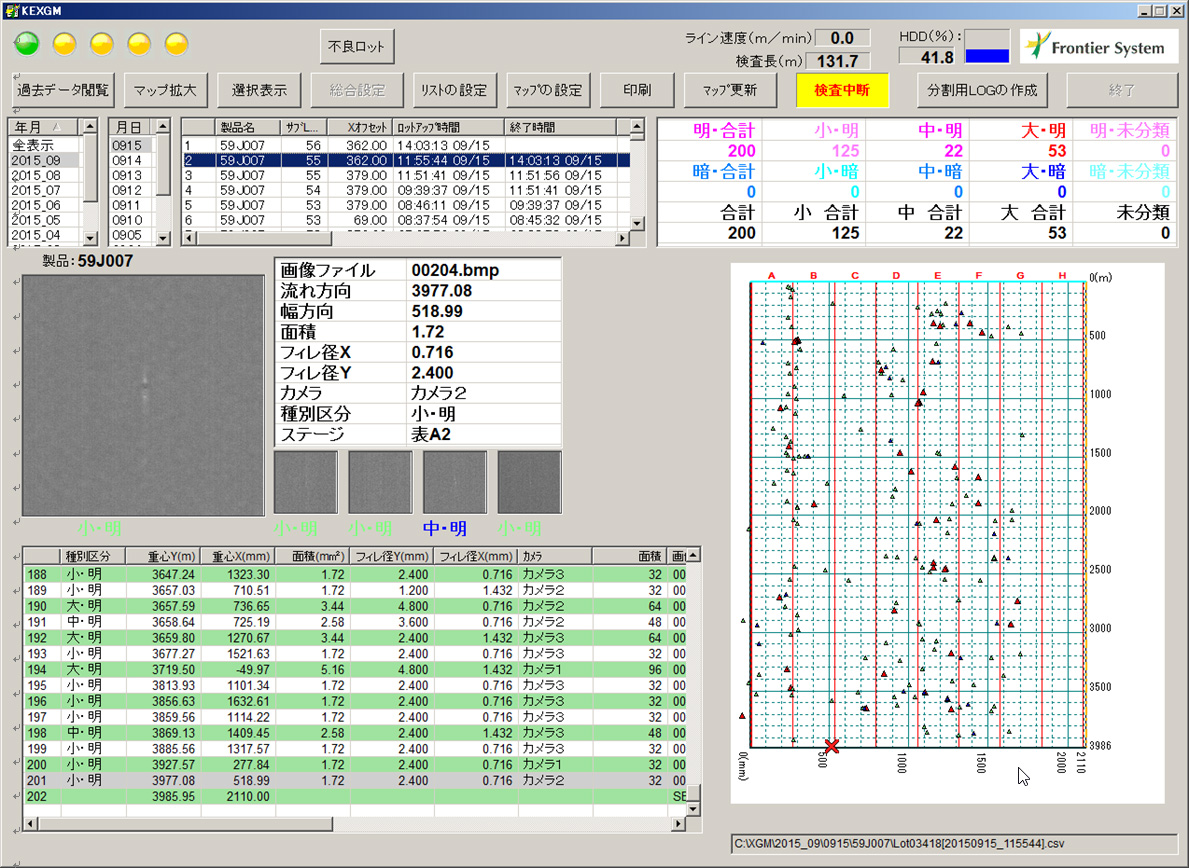

欠陥検出時は、欠点画像及びマップをディスプレイに表示します。
基本操作は全てカラータッチパネルで行えるため、操作性に優れています。また、欠陥情報は内部に設置したパソコンのハードディスクに自動保存されます。

モノクロ無地表面欠陥検査システム『KE-XGXMシリーズ』の製品情報はこちら>>
