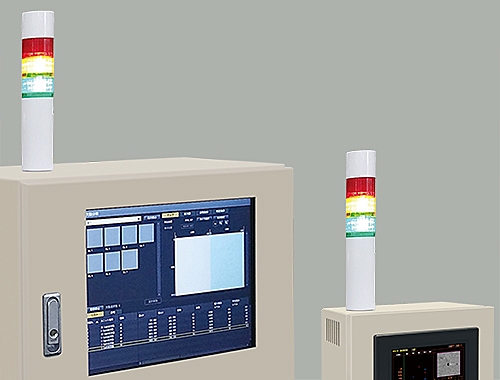

コンパクト検査システム

キーエンス社の画像処理装置 XG-8700Lを搭載した、 コンパクト 表面欠陥検査システムです。
設置スペースに制限のある環境での導入や、コストパフォーマンスの要求にも対応可能です。





カタログ請求

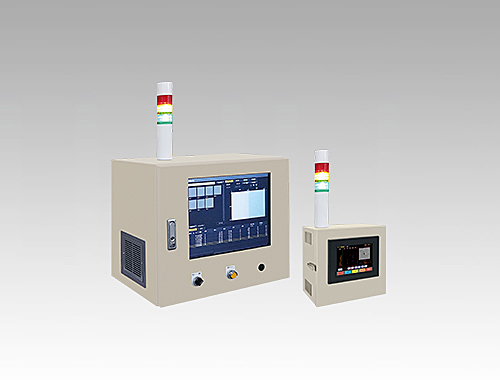

KE-XGC シリーズ

コンパクト 表面欠陥検査システム

特長

トータルシステムとしての完成度を実現した 『KE-XGMシリーズ』 もラインアップしております。

KE-XGC

  • 高機能・高性能な画像処理ユニットを搭載
  • 24時間365日の稼動に耐える強靭なハードウエア
  • 高速モノクロラインセンサカメラを搭載
  • タッチパネルやコンソールのみで設定や操作が可能
  • PCレスでコンパクトを実現
  • コンパクト・コストパフォーマンスを実現
検査対象

検査対象

  • 不織布
  • 壁紙シート
  • 食品
  • フィルム
  • SMC など

ハードウェア

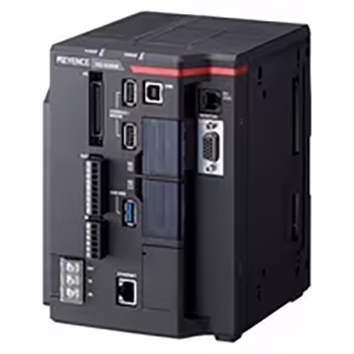

画像処理ユニット

XG-8700L

  • キーエンス社の画像処理装置 XG-8700Lを搭載
  • 24時間365日の稼動に耐える強靭なハードウエア
  • マルチコアプロセッサ搭載で分散処理を実現
  • ラインセンサカメラとエリアセンサカメラの混在使用が可能
  • オプションのユニットを追加することで、容易にシステムの拡張が可能
ラインセンサカメラ

ラインセンサカメラ

  • 2K, 4K, 8Kのモノクロラインセンサカメラを
    ラインアップ
  • 高感度・小型CMOSセンサを採用
  • 世界最小クラスのサイズを実現
  • カメラ設置時の手間を軽減する独自のインターフェースを採用
レンズ

レンズ

  • 焦点距離が8mm/12mm/16mm/25mm/35mm/50mmなど、多数ご用意
  • 視野やワークとの距離に応じて最適なレンズを選定
  • 高解像度での撮像を実現するために、低収差のレンズも選定・ご提案
ラインセンサ用照明

ラインセンサ用照明

  • 主に、LEDライン照明を用いた検査をご提案
  • 発光面が最長3,000mmまで対応可能
  • 検査内容・検査項目・設置条件等に応じて、
    最適な照明をご提案

ソフトウェア

タッチパネル

タッチパネル

  • 多彩な機能をやさしい操作性でシステム提案
  • タッチパネルの採用で、直感的な操作が可能
  • 設定可能な機能をボタン操作で実行

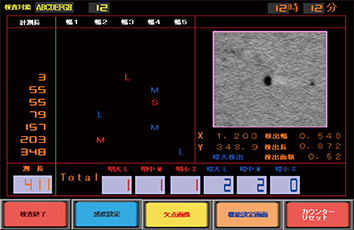

  • リアルタイムの検査状況を表示

前処理・フィルター処理

最適な画像を生成する、フィルター処理を多数搭載

前処理フィルタ


KE-XGCシリーズ各部名称

コンパクトな筐体の中に必要な機能を凝縮

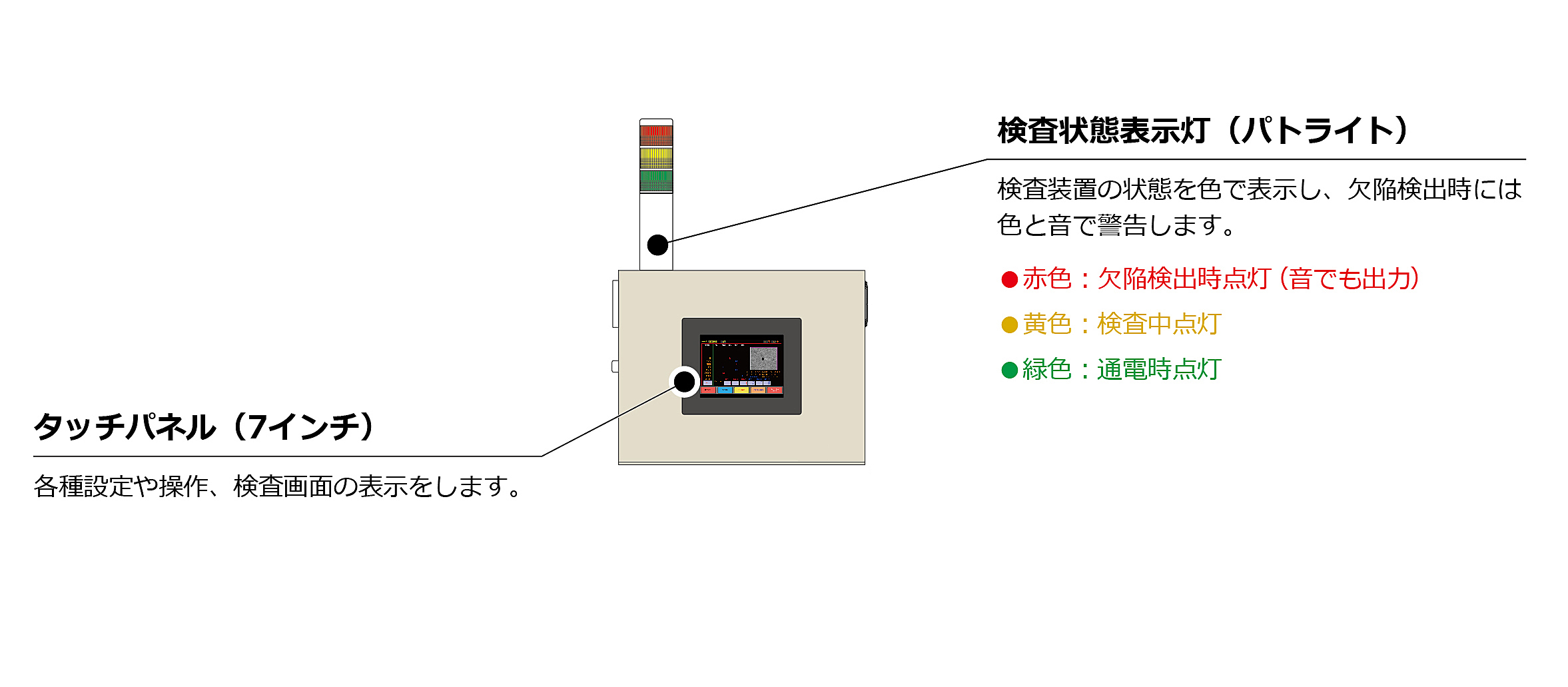

●タッチパネルモデル
タッチパネルモデル

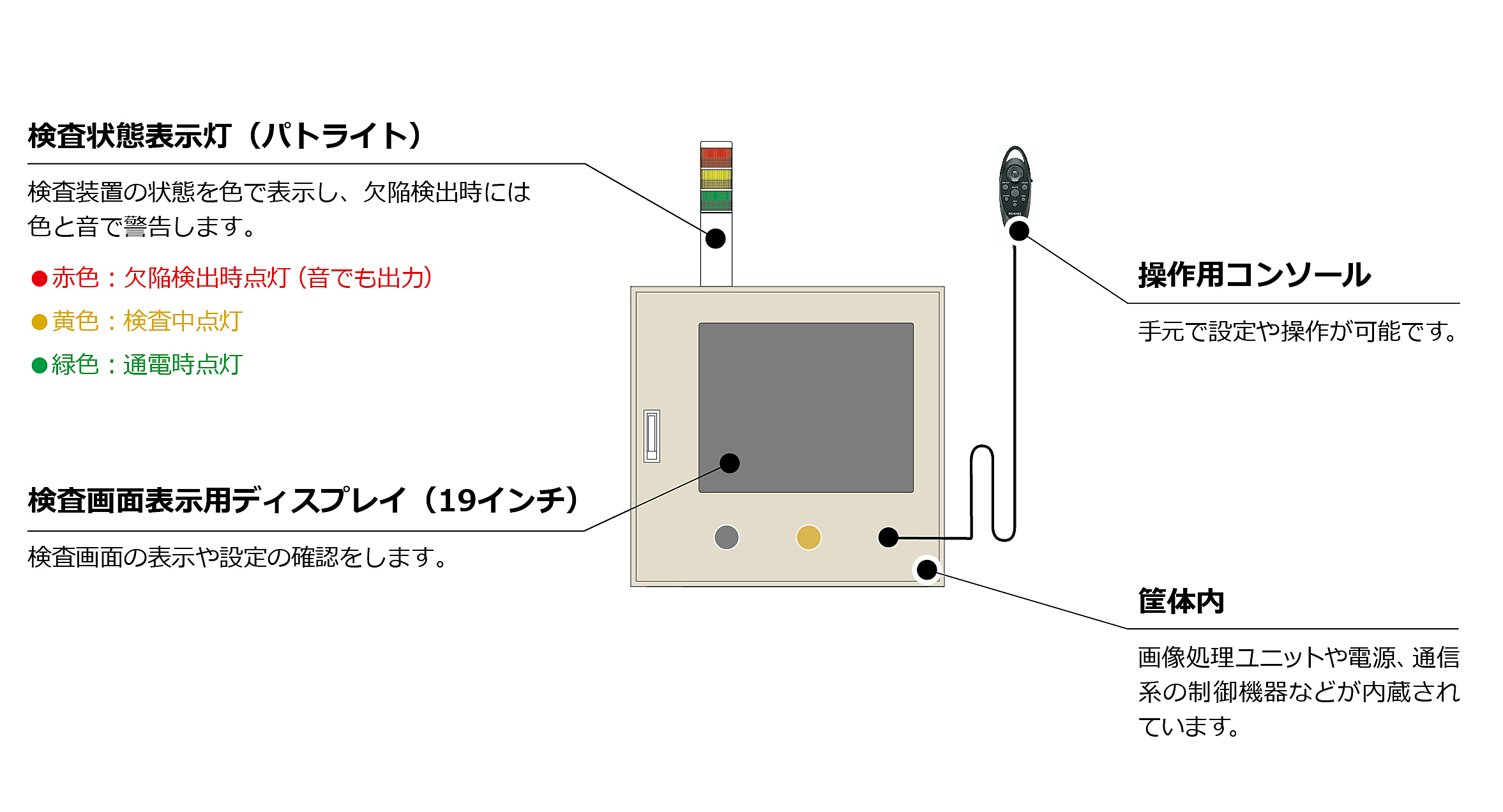

●コンソールモデル
コンソールモデル

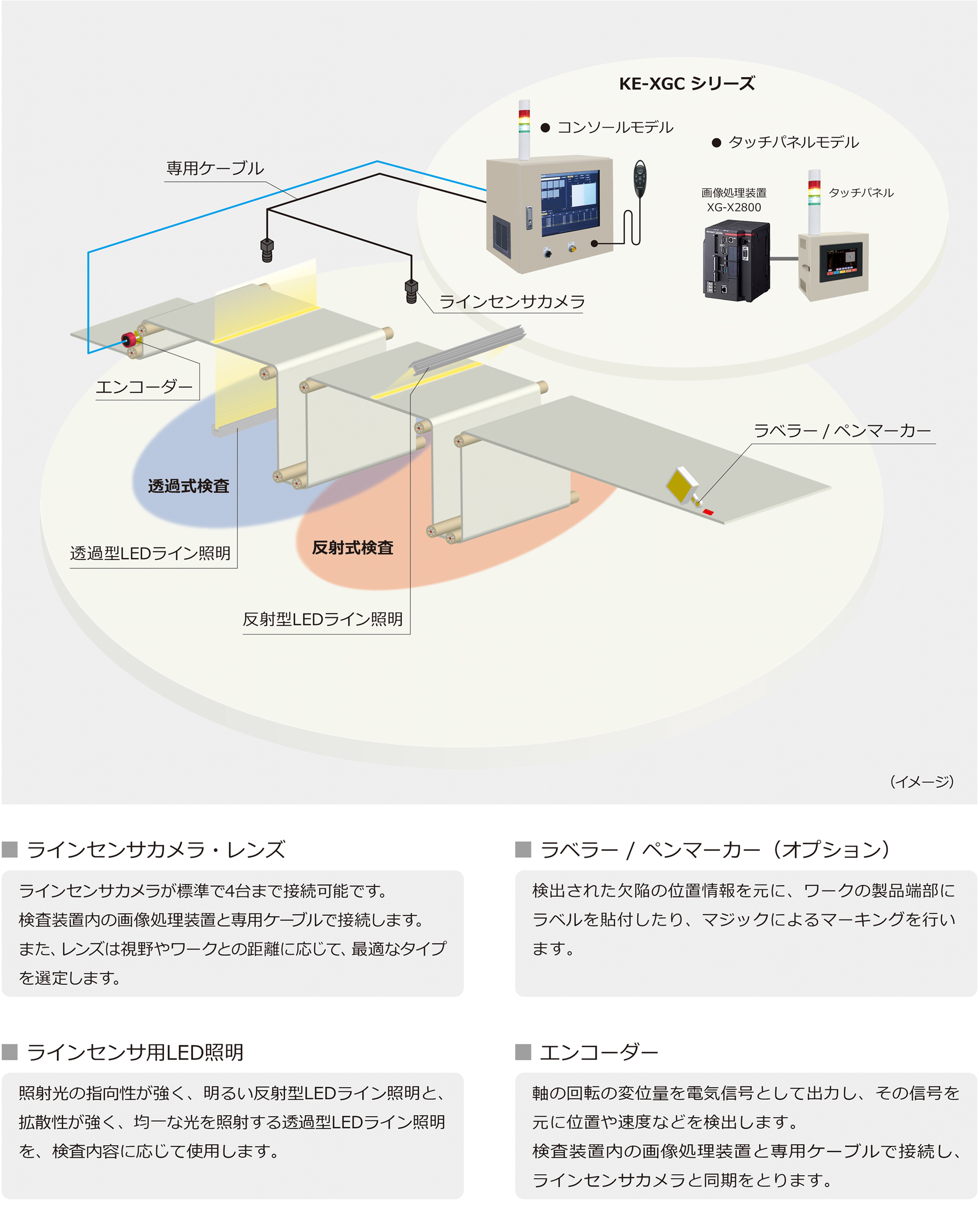

システム構成例(参考)

検査内容やご要望に応じて柔軟なシステム構成をご提案


オプション:メンテナンスサポート

コンパクト検査システムのKE-XGCシリーズのご利用にあたっては、 検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。

メンテナンスサポート

オプション

オプション ペンマーカ : FPM-2000
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。
オプション
オプション ラベラー : FRA-1000/2000
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。
オプション
オプション LEDライン照明 : R-Wide LED100~3500
白色発光のLEDライン照明です。発光面長が100mm~3,500mmと豊富なバリエーションをご用意しております。
