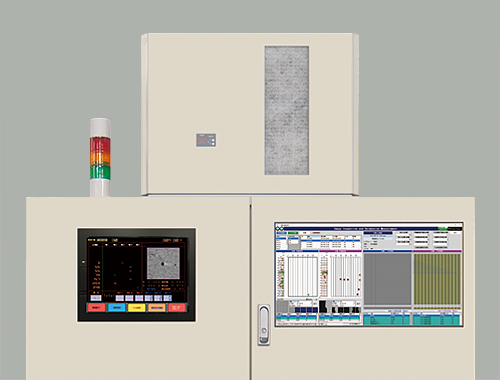

![二次電池電極シート用外観検査システム](../images/xgsb_img_01.jpg)
キーエンス社の画像処理装置 XG-X2800/XG-X2900を搭載した、二次電池 電極シート用の外観検査システムです。
電極シートの寸法検査や欠点検査に対応し、片面・両面の検査が可能な高機能検査システムです。
![カタログダウンロード](../images/xgsb_catalog_dl.jpg)
KE-XGSB シリーズ
二次電池 電極シート用外観検査システム
特長

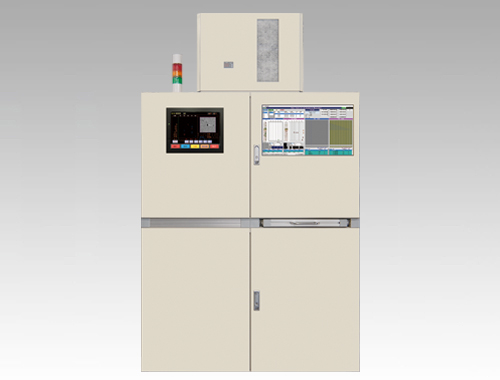

ディープラーニング機能を搭載した、AI外観検査システムの『KE-XGXM-AI シリーズ』もご用意しております。
![KE-XGXM](../images/pro_xgsb_img_00.jpg)
- 二次電池 電極シートの外観検査専用に開発
- 24時間365日の稼動に耐える強靭なハードウエア
- 並列処理能力で、驚異的な処理速度を発揮
- 高速モノクロラインセンサカメラを搭載
- タッチパネルの採用で、直感的な操作が可能
- 検査画面表示用のワイドディスプレイを搭載
検査対象

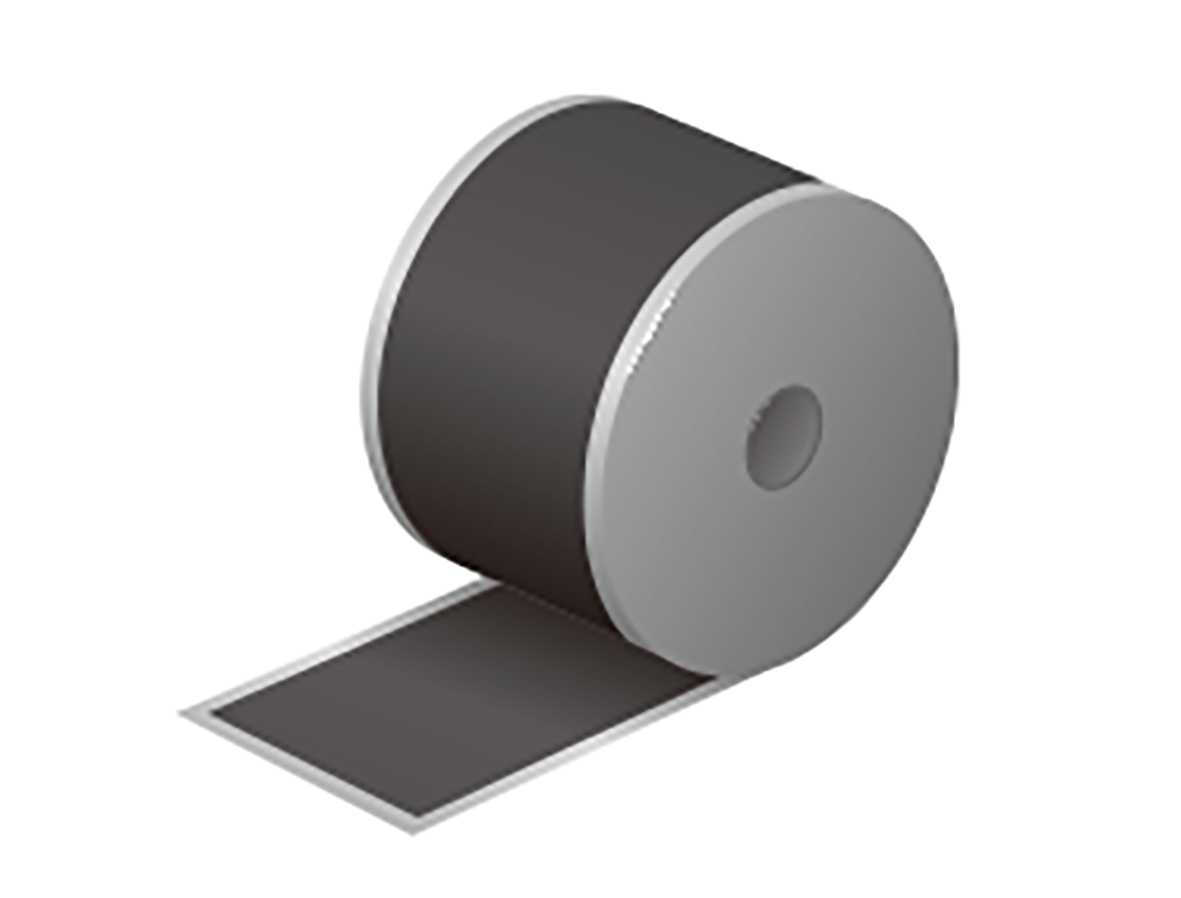

![二次電池電極シート](../images/xgsb_img_03.jpg)
- 二次電池 電極シートの外観検査
- 塗工部、未塗工部の寸法検査に対応
- 塗工部、未塗工部の欠点検査に対応
- 塗工工程、プレス工程での、片面(表面/裏面)、
両面(表裏同時)の検査が可能
ハードウェア
画像処理ユニット
![XG-X2900](../images/XGXM_img_04.jpg)
- キーエンス社の画像処理装置 XG-X2800/
XG-X2900を搭載
- 24時間365日の稼動に耐える強靭なハードウエア
- 14コアの高度な並列処理能力
- 高機能・高性能・高速処理を実現
- オプションのユニットを追加することで、
容易にシステムの拡張が可能
ラインセンサカメラ
![ラインセンサカメラ](../images/XGXM_img_06.jpg)
- 8Kのモノクロラインセンサカメラを使用
- 小型・軽量・高画素で高速スキャンも可能
- LumiTrax専用のラインセンサカメラも
ラインアップ
- 専用のLEDライン照明との併用で、カメラと同期
した高速撮像を実現
- 検査内容に応じて、最適なラインセンサカメラや
レンズを選定
レンズ
![レンズ](../images/xgm_img_05.jpg)
- 焦点距離が8mm/12mm/16mm/25mm/35mm/50mmなど、多数ご用意
- 視野やワークとの距離に応じて最適なレンズを選定
- 高解像度での撮像を実現するために、低収差の
レンズも選定・ご提案
ラインセンサ用照明
![ラインセンサ用照明](../images/XGXM_img_07.jpg)
- 主に、LEDライン照明を用いた検査をご提案
- 発光面が最長3,000mmまで対応可能
- LumiTrax正反射モードに対応した、専用の
LEDライン照明をラインアップ
- 検査内容・検査項目・設置条件等に応じて、
最適な照明をご提案
ソフトウェア
タッチパネル
![タッチパネル](../images/product_img_08.jpg)
- 多彩な機能をやさしい操作性でシステム提案
- タッチパネルの採用で、直感的な操作が可能
- 設定可能な機能をボタン操作で実行
- リアルタイムの検査状況を表示

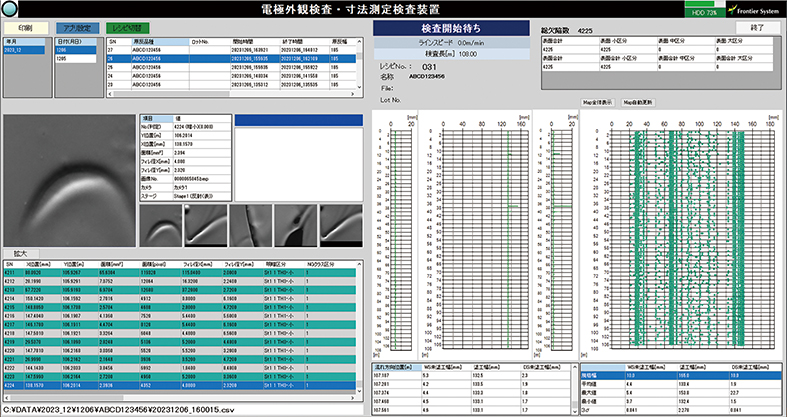

検査画面表示
![検査画面表示](../images/xgsb_img_02.jpg)
- 欠点検出画像をリアルタイム表示
- 欠点情報をリスト表示
- 欠点の位置情報をマップ上に表示
- 過去の検査データをリスト表示
- 寸法検査、欠点検査に対応
印刷機能
![印刷機能](../images/CF_img_08.jpg)
- 検査データを3種類のパターンで
印刷することが可能
- マップ印刷
- 画像リスト印刷
- リスト印刷
二次電池 電極シートの外観検査に最適化したシステムをご提案
お客様の検査環境・検査内容に応じて、最適なシステムをご提案いたします。
![特長、機能説明](../images/xgsb_img_04.jpg)

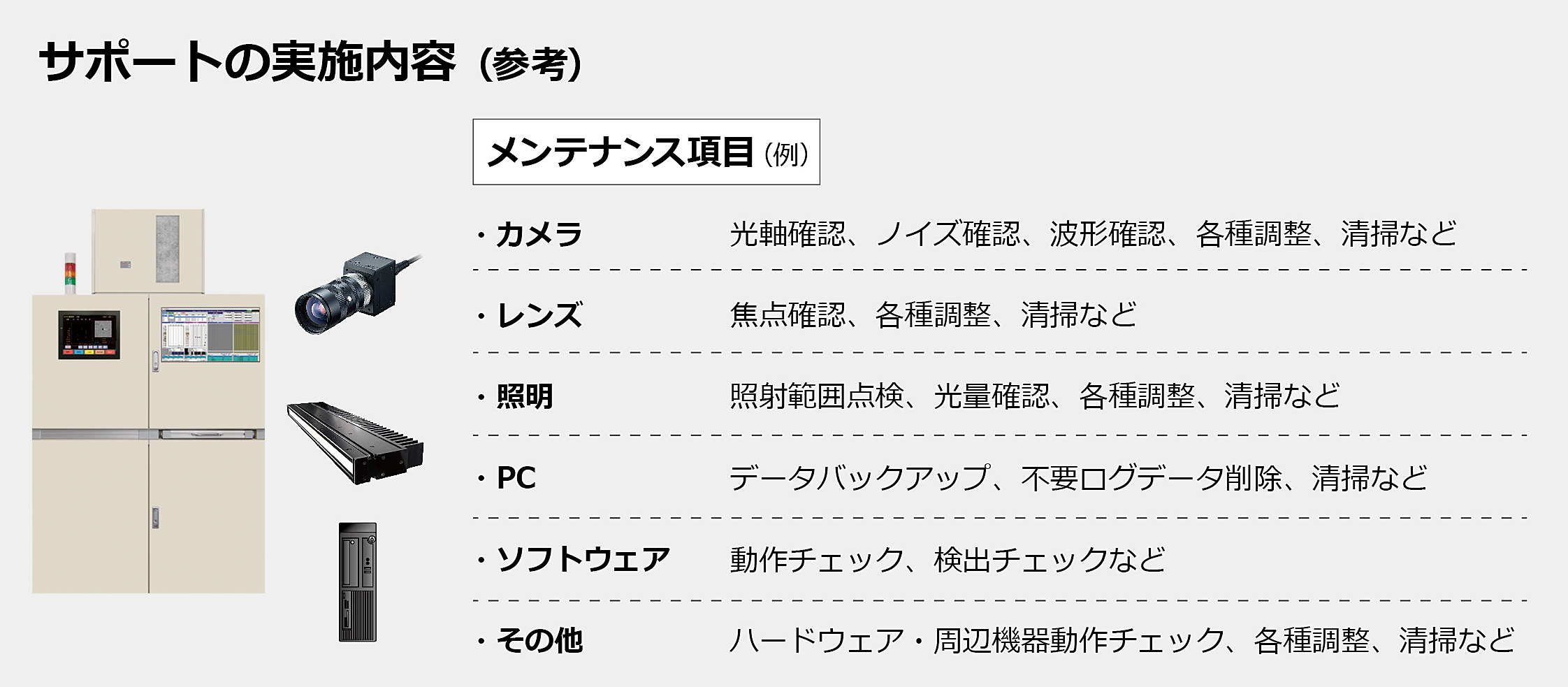

オプション:メンテナンスサポート
二次電池 電極シート用外観検査システムのKE-XGSBシリーズのご利用にあたっては、
検査精度の維持・安定のために、定期的なメンテナンスをお勧めしております。
弊社では年間2回のサポートとして、機器のメンテナンスをはじめ、検査精度の維持のための最適化のサポートを実施いたします。お客様の作業負担の軽減と合わせてご検討ください。
![メンテナンスサポート](../images/xgsb_maint.jpg)
参考資料
業界専門誌 ウェブジャーナル 2024年2月号掲載
『リチウムイオン二次電池用 電極検査システムの紹介』 |
![リチウムイオン二次電池用電極検査システムの紹介](../images/technology_img_38.png) |
オプション
![オプション](../images/product_img_35.jpg) |
ペンマーカ : FPM-2000 |
検査装置からの信号で、瞬時にマーキングを行います。ボールシャッター式マーカーを採用することで、ペン先の乾燥を防止します。 |
![オプション](../images/product_img_36.jpg) |
![オプション](../images/product_img_37.jpg) |
ラベラー : FRA-1000/2000 |
欠陥検査システムツールとして開発されたもので、標識赤ラベルを欠陥部位のシートエッジ部に自動貼付します。ワンタッチで交換できるアダプタもご用意しております。 |
![オプション](../images/product_img_38.jpg) |
