「フロンティアシステム」がこれまでに手掛けた、工場の生産ラインにおける検査装置の実績・検査事例の詳細についてご紹介します。システム構成や検出画像、特長コメントを掲載しております。

フィルム・シート

樹脂シートの表面欠陥検査

検査対象 シート幅 1600mm
検査項目 0.3mm以上のフィッシュアイ・異物など
導入装置 KE-XGXMシリーズ

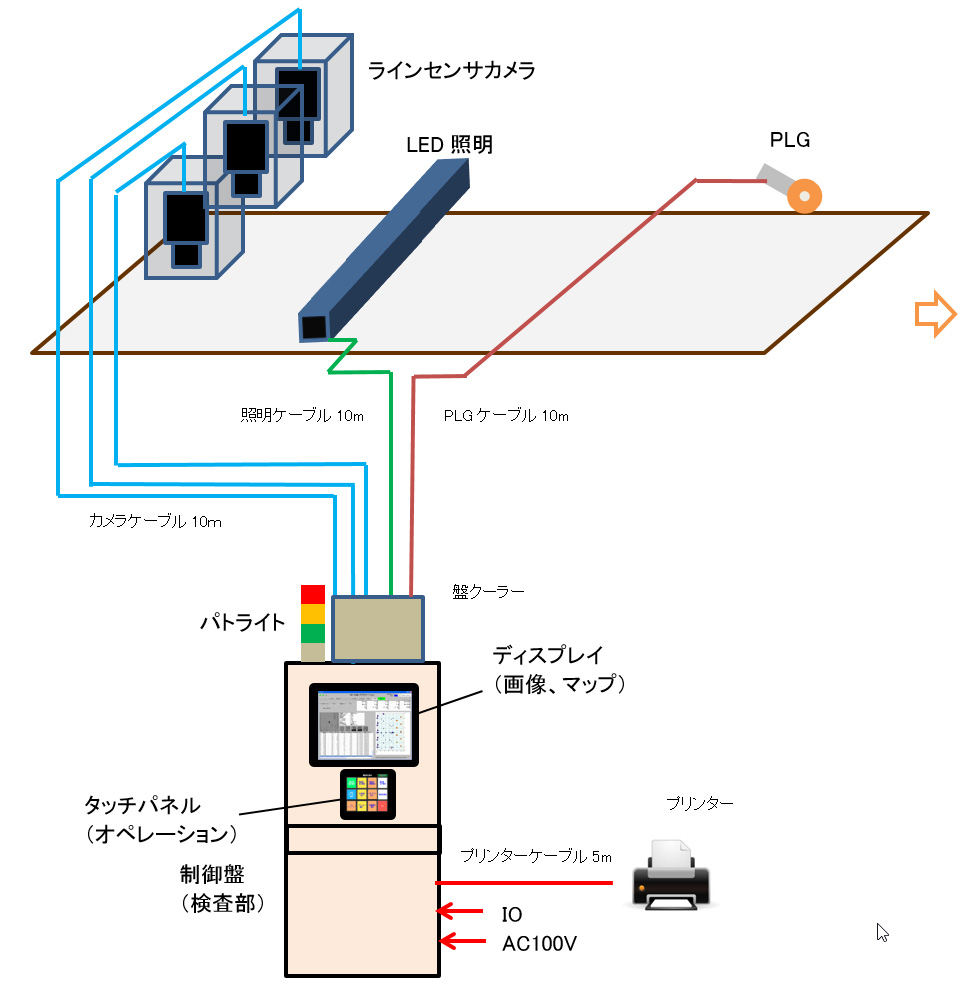

システム構成

KE-XGXMシリーズ

システム構成

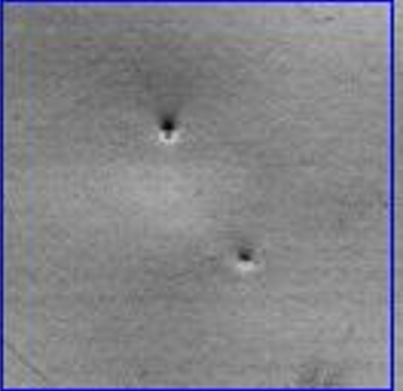

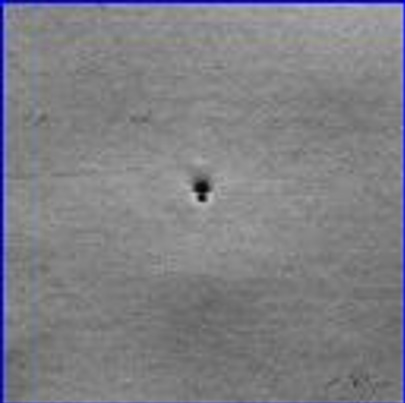

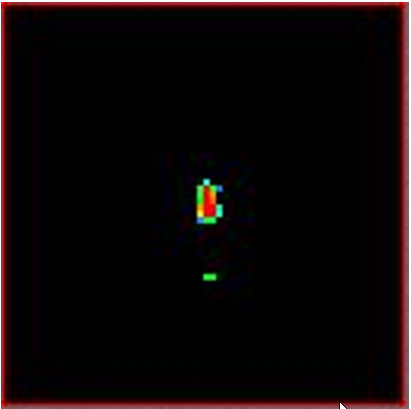

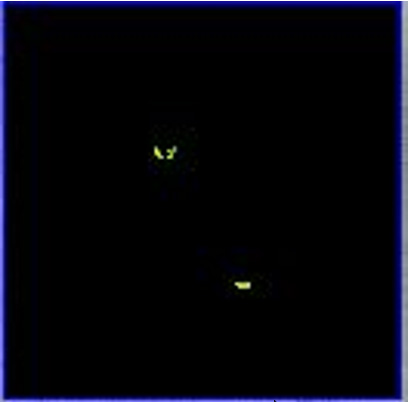

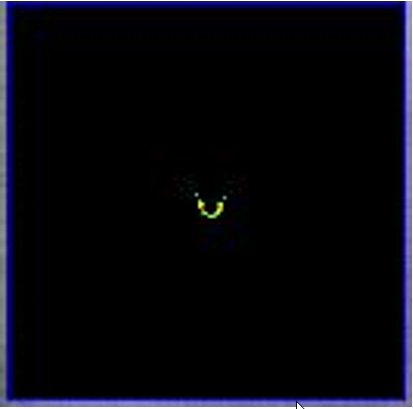

検出画像

樹脂シートの表面欠陥検査

欠点撮像画像01

  • 樹脂シートの表面欠陥検査

  • 樹脂シートの表面欠陥検査

  • 樹脂シートの表面欠陥検査

  • 樹脂シートの表面欠陥検査

  • 樹脂シートの表面欠陥検査

  • 樹脂シートの表面欠陥検査

検査概要

検査仕様

①種類:樹脂シート
②色:白・乳白・黒・各色
③シート幅:1600mm
④厚み:1.0mm
⑤ラインスピード:10m/min
⑥カメラ台数:幅方向に3台
⑦最小欠陥:0.3mm以上のフィッシュアイ・着色異物
⑧検出分解能:X幅方向 0.073mm/bit、Y流れ方向   0.075mm/SCAN(10m/min時)
⑨検査項目:フィッシュアイ・ピンホール・ゲル・異物混入・キズ・汚れ・ムラ・シワ・気泡・スジなど

フロンティアシステムからのコメント

特長

本システムは、3台のラインセンサカメラと、反射型のLEDライン照明で検査する構成です。
透過しない樹脂のため、反射方式にて検査しています。
重要な検査部分は表面であり、表面にある欠陥及び樹脂内部に混入した異物は、表面上に凹凸状態となるため検出可能です。

モノクロ無地表面欠陥検査システム『KE-XGXMシリーズ』の製品情報はこちら>>
