合板の表面欠陥検査

検査対象 幅×長さ 900mm~1200mm × 1800mm~2000mm
検査項目 数十ミリ単位のワレ・節・穴など
導入装置 KE-XGMシリーズ

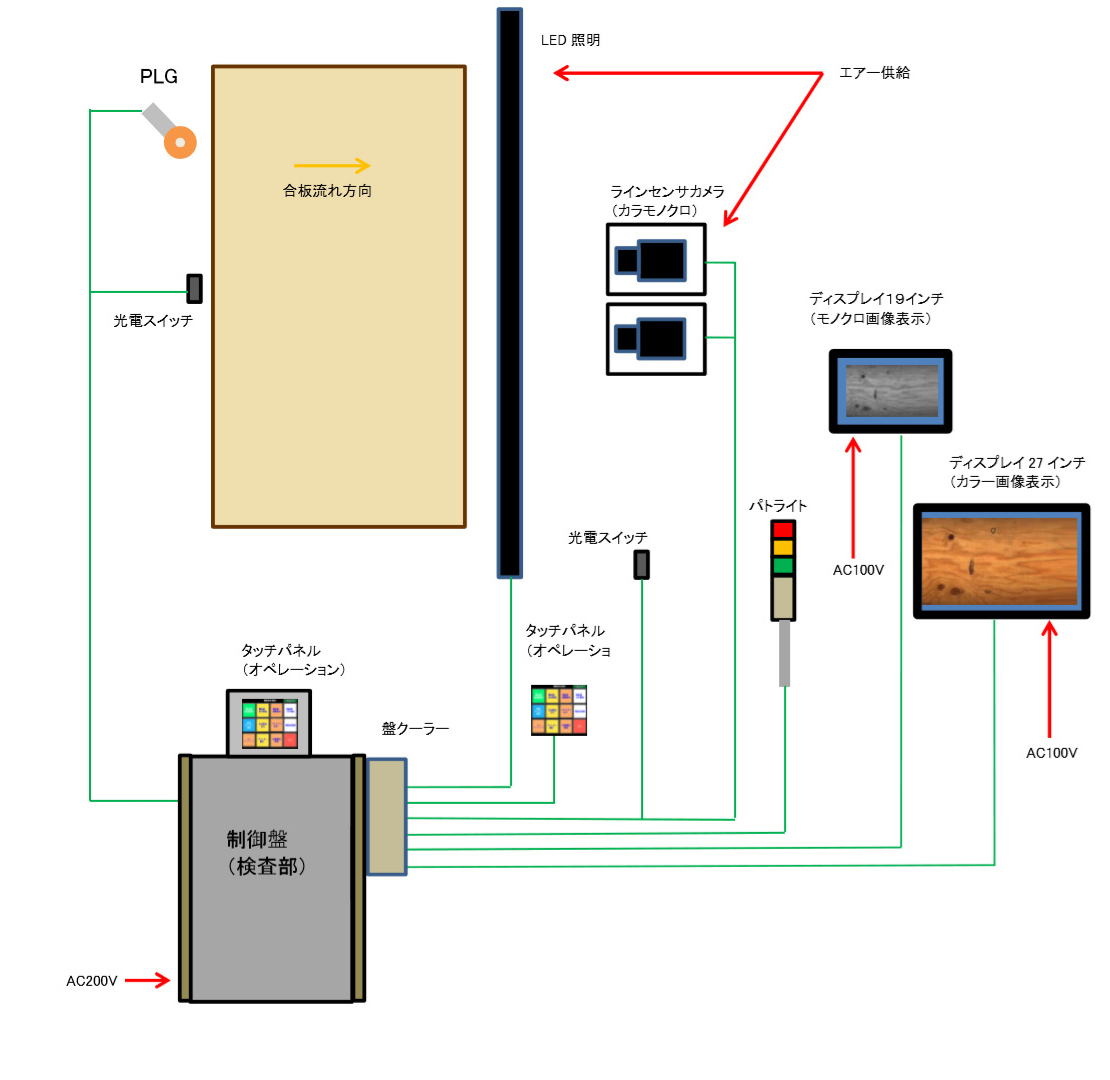

システム構成

KE-XGMシリーズ

システム構成

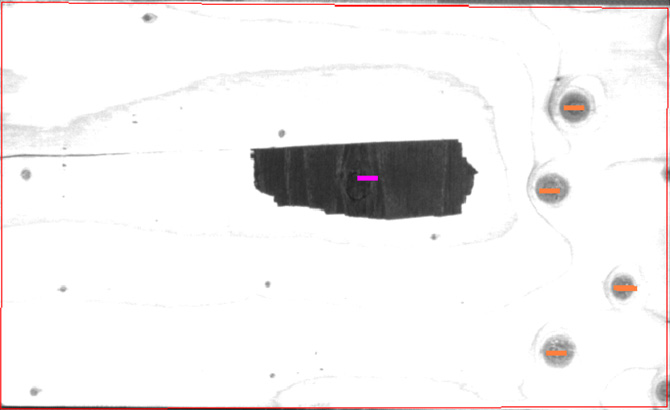

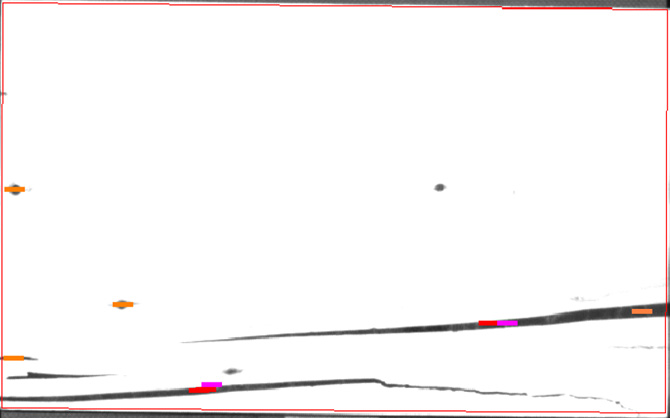

検出画像

合板の表面欠陥検査

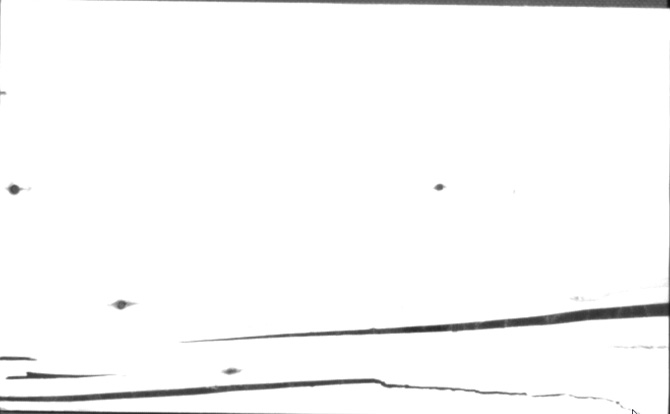

欠点撮像画像01

  • 合板の表面欠陥検査

  • 合板の表面欠陥検査

  • 合板の表面欠陥検査

  • 合板の表面欠陥検査

  • 合板の表面欠陥検査

検査概要

検査仕様

①種類:合板(ヒノキ、スギ等)
②色:木材色各種別
③幅×長さ:900mm~1200mm × 1800mm~2000mm
④厚み:9mm
⑤ラインスピード:100m/min
⑥カメラ台数:幅方向に2台(反射検査)
⑦最小欠陥:数十ミリ単位のワレ・節・穴
⑧検出分解能:X幅方向 0.75mm/bit、Y流れ方向   0.75mm/SCAN(100m/min時)
⑨検査項目:穴あき・異物・汚れ・ワレ・節など

フロンティアシステムからのコメント

特長

本システムは、2台のラインセンサカメラと、反射型のLEDライン照明で検査する構成です。
合板1枚毎のカラー撮像画像を表示し、欠陥を検出すると、音とパトライトの発光色でオペレーターに異常を知らせます。

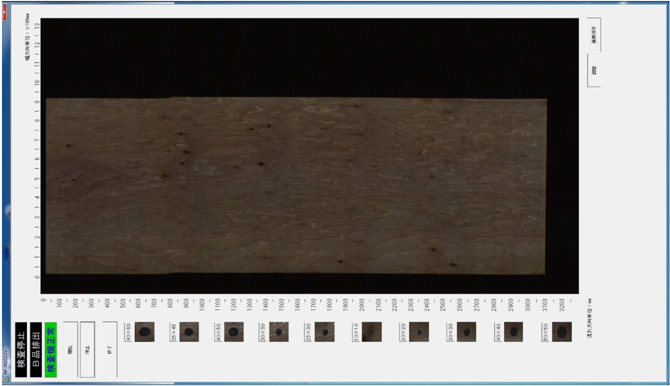

欠陥検出時は、欠点画像をディスプレイに表示します。
基本操作は全てカラータッチパネルで行えるため、操作性に優れています。また、欠陥情報は内部に設置したパソコンのハードディスクに自動保存されます。

モノクロ無地表面欠陥検査システム『KE-XGMシリーズ』の製品情報はこちら>>
