「フロンティアシステム」がこれまでに手掛けた、工場の生産ラインにおける検査装置の実績・検査事例の詳細についてご紹介します。システム構成や検出画像、特長コメントを掲載しております。

ガラス

スマホ用カバーガラスの表面欠陥検査

検査対象 サイズ 4.6~5インチ
検査項目 0.3mm以上のキズ・ムラ・異物・汚れなど
導入装置 KE-XGXMシリーズ

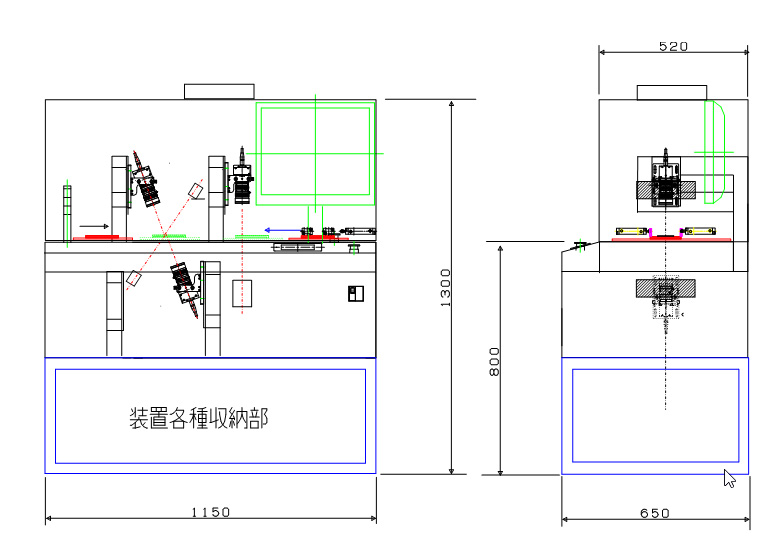

システム構成

KE-XGXMシリーズ

システム構成

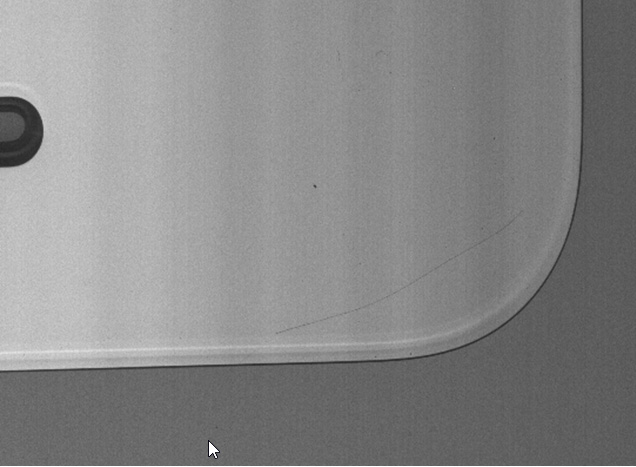

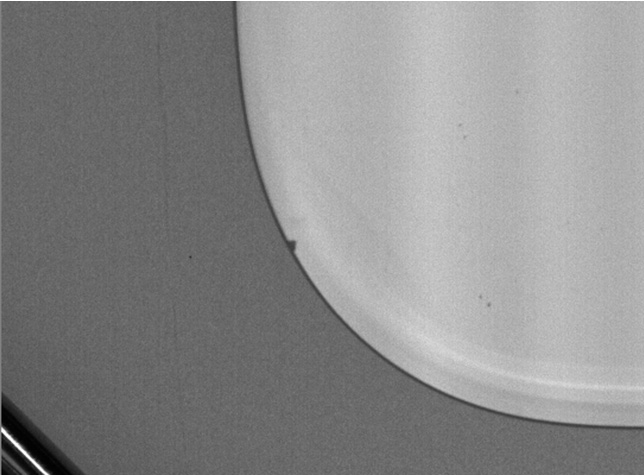

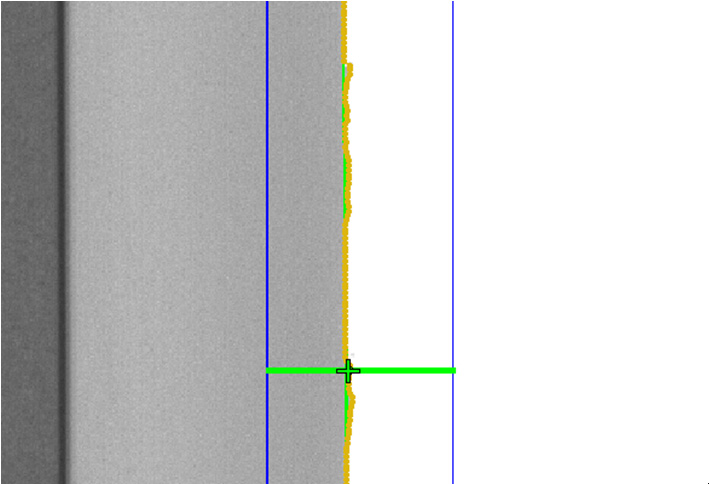

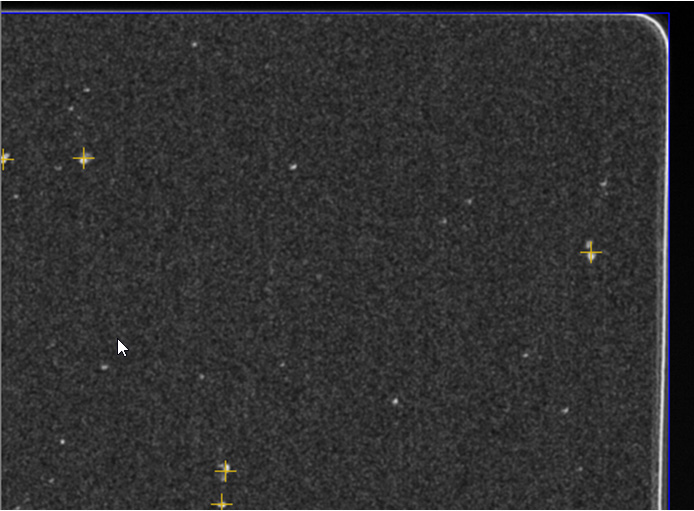

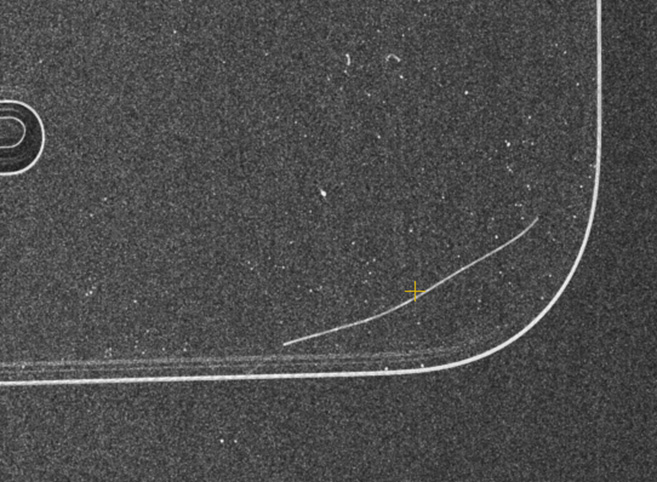

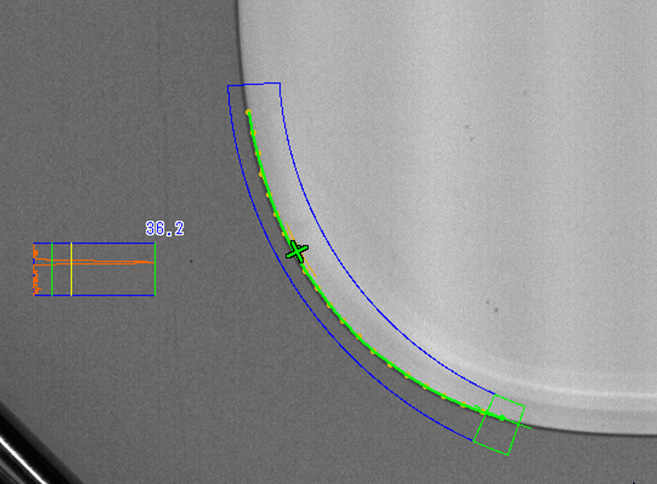

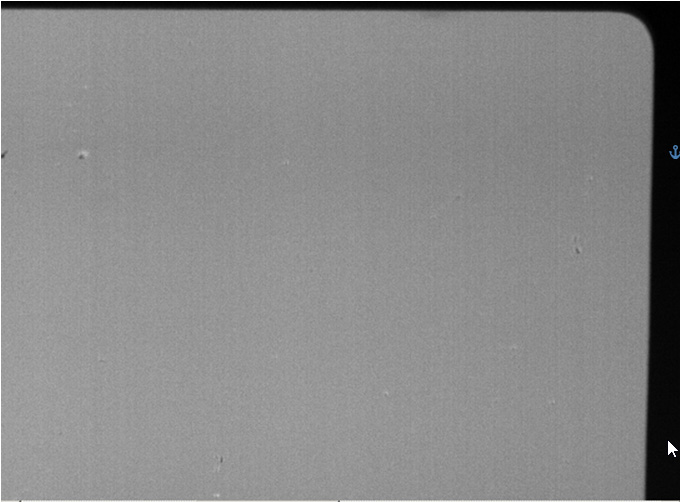

検出画像

スマホ用カバーガラスの表面欠陥検査

欠点撮像画像01

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

  • スマホ用カバーガラスの表面欠陥検査

検査概要

検査仕様

①種類:ガラス基板
②色:透明
③サイズ:4.6~5インチ(7インチ MAX)
④厚み:0.3mm~0.6mm
⑤ラインスピード:4m/min
⑥カメラ台数:表面2台、裏面1台
⑦最小欠陥:0.3mm以上のキズ・ムラ・異物・よごれ
⑧検出分解能:X幅方向 0.1mm/bit、Y流れ方向 0.1mm/SCAN(4m/min時)
⑨検査項目:ワレ・カケ・キズ・汚れ・異物・気泡・脈理など

フロンティアシステムからのコメント

特長

本システムは、ガラス基板の表面と裏面を3台のラインセンサカメラと、透過型と反射型のLEDライン照明で検査する構成です。
欠陥検出時は、タッチパネル及びパソコンのディスプレイ上に欠点情報を表示します。
パソコン側は欠点情報を随時保存しているので、過去のデータの閲覧も可能です。また、タッチパネル上から検査開始等の制御及び検出感度等の設定変更が容易に操作することが可能です。

モノクロ無地表面欠陥検査システム『KE-XGXMシリーズ』の製品情報はこちら>>
